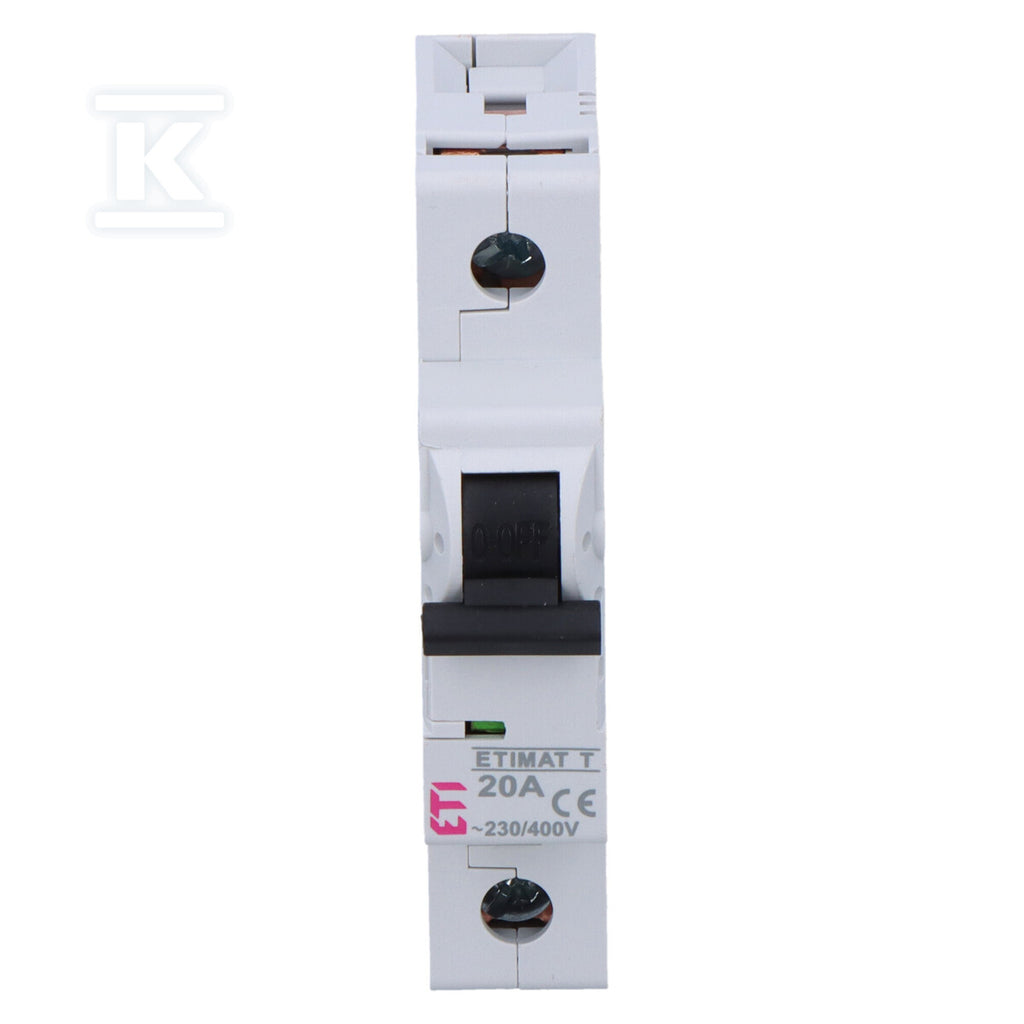

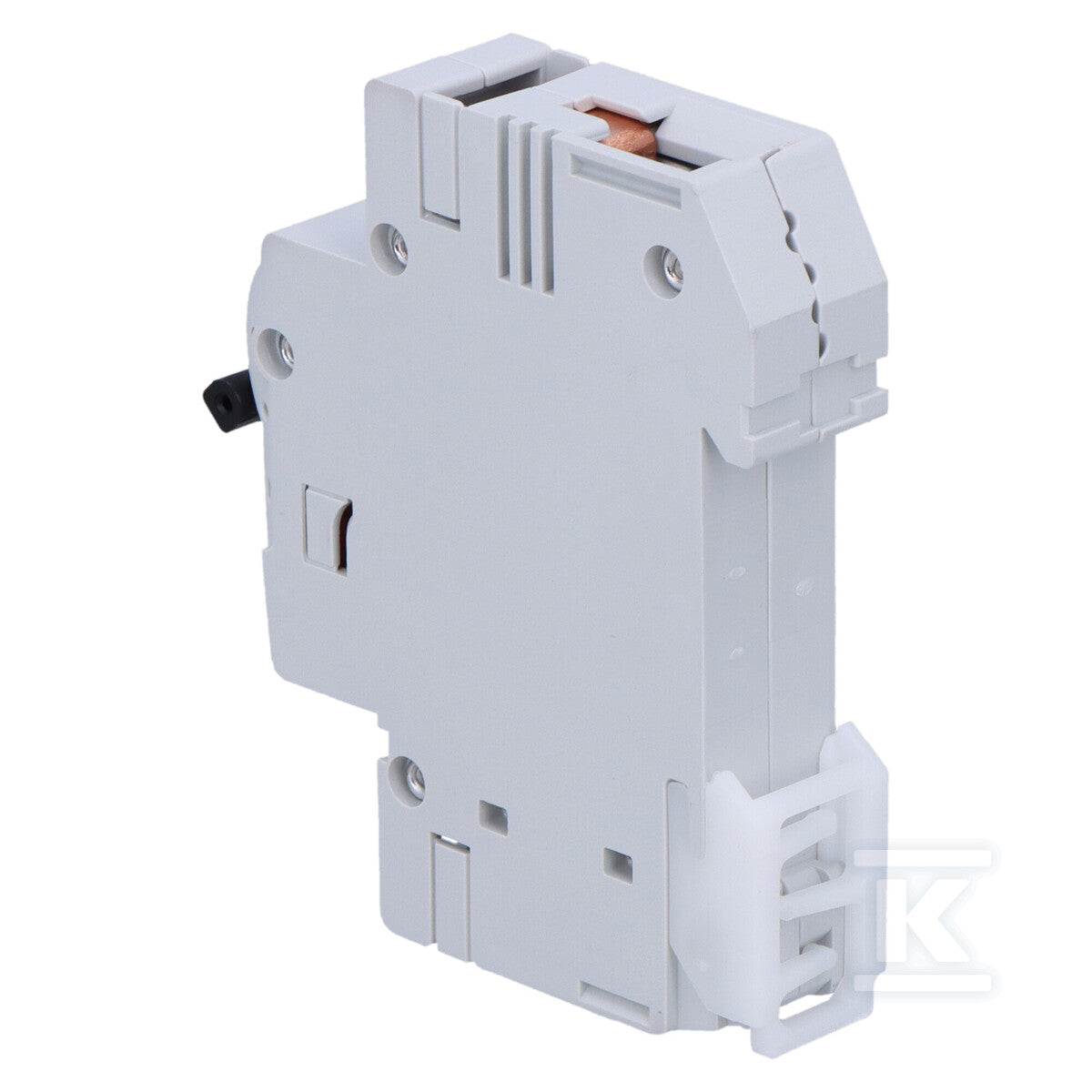

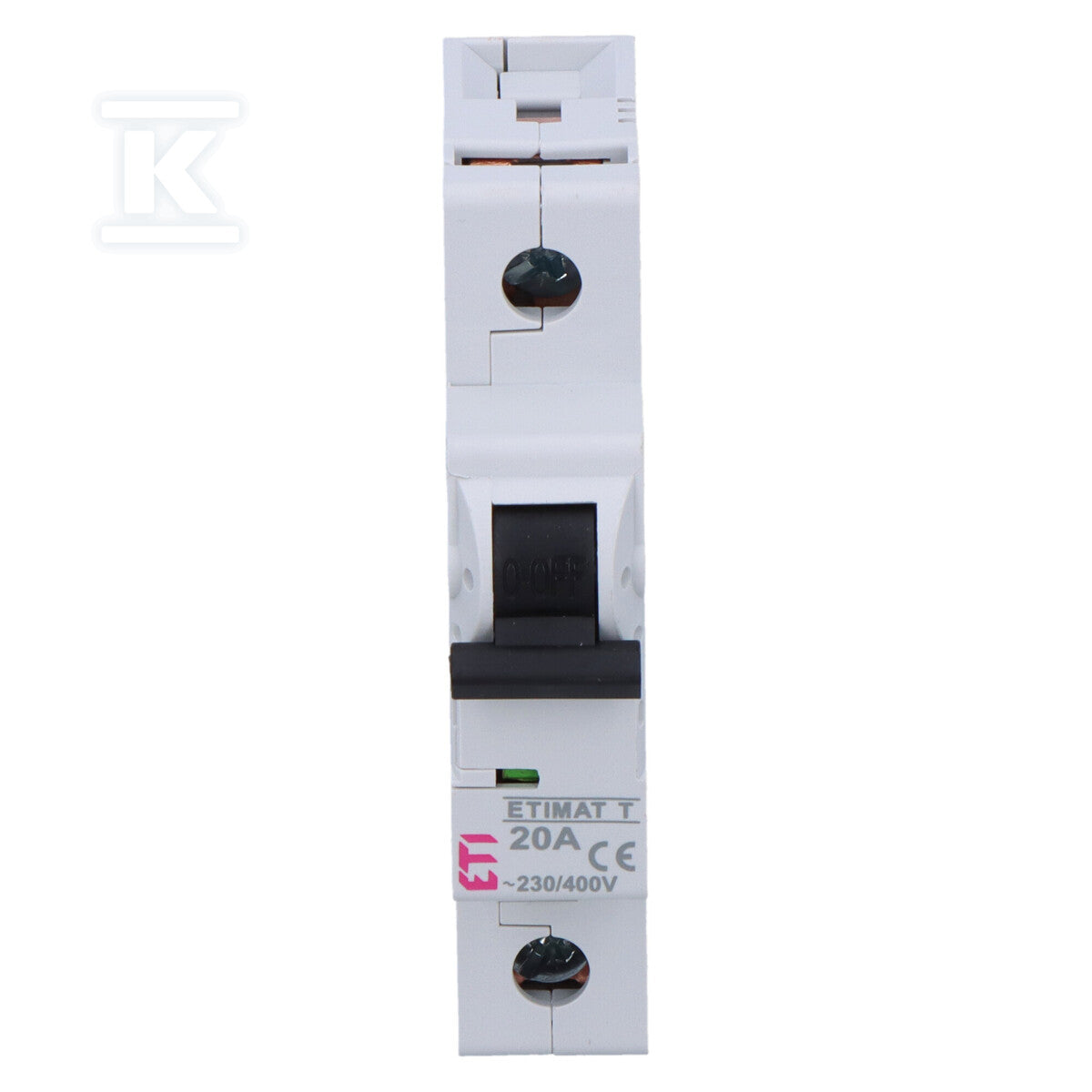

Ogranicznik mocy ETIMAT T 1p 20A
Ogranicznik mocy ETIMAT T 1p 20A
| Sposób montażu | Szyna DIN |
|---|---|
| Znamionowy prąd ciągły Iu | 20 A |
| Znamionowy warunkowy prąd zwarciowy Iq | 6 kA |
| dł/szer/wys/waga | 0,085 m / 0,07 m / 0,018 m / 0,115 kg |
| Ogranicznik prądu zwarciowego | nie |
Co oznacza 20?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ12/1F/12
ETI
Izolowana szyna zbiorcza IZ12/1F/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
5 parametrów z karty producenta| Ogranicznik prądu zwarciowego | nie |
|---|---|
| Sposób montażu | Szyna DIN |
| Znamionowy prąd ciągły Iu | 20 A |
| Znamionowy warunkowy prąd zwarciowy Iq | 6 kA |
|---|---|
| dł/szer/wys/waga | 0,085 m / 0,07 m / 0,018 m / 0,115 kg |
Opis
Ogranicznik mocy ETIMAT T 1p 20A o numerze katalogowym 002181074 w kategorii Wyłączniki nadprądowe - pozostałe, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę ETI. OGRANICZNIK MOCY o wymiarach 0.02 x 0.07 x 0.09 m. Waga produktu wynosi 0.1 kg.
