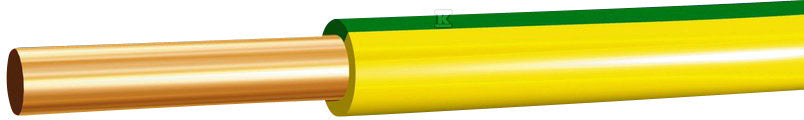

Przewód instalacyjny H07V-U (DY) 1x2,5 żółto-zielony (100m)
Przewód instalacyjny H07V-U (DY) 1x2,5 żółto-zielony (100m)
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 2.5 mm2 |
| Liczba żył | 1 |
| Średnica żyły | 1.74 mm |
| Kolor izolacji | Zielono-żółty |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Ciężar | 31.158 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
Co oznacza H07V-U 1x2,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód jednożyłowy z drutem (U: żyła jednodrutowa) w izolacji PVC, potocznie DY. Do układania w rurkach i listwach instalacyjnych oraz do połączeń w rozdzielnicach.
Jedna żyła: każdy przewód (faza, neutralny, ochronny) układa się osobno, np. w rurce lub w rozdzielnicy. Kolor izolacji oznacza funkcję: żółto-zielony to ochronny PE, niebieski to neutralny N.
Przekrój 2,5 mm² stosuje się zwykle w obwodach gniazd z zabezpieczeniem 16 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
58 parametrów z karty producenta| Bariera ochronna | Brak |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Bezhalogenowy zgodnie z IEC 60754-3 | nie |
| Certyfikowany do zastosowań morskich | nie |
| Certyfikowany jako kabel do oświetlenia lotnisk | nie |
| Ciężar | 31.158 kg/km |
| Do instalacji podziemnych | nie |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 50 °C |
| Ekran | nie |
| Gatunek materiału izolacji żyły | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Brak |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Identyfikacja/kodowanie koloru żyły | Inne |
| Kabel z ochroną przed gryzoniami | nie |
| Kabel z uszczelnieniem promieniowym | nie |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 1 = jednodrutowa |
| Kolor izolacji | Zielono-żółty |
| Kształt żyły | Okrągły |
| Liczba drutów w jednym przewodzie | 1 |
| Liczba żył | 1 |
| Maksymalna temperatura żyły | 70 °C |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
|---|---|
| Min. dopuszczalny promień zginania w instalacjach stałych | 13.36 mm |
| Nadaje się jako przewód instalacyjny | tak |
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506) | tak |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Pancerz/zbrojenie | Brak |
| Podtrzymanie funkcji zgodnie z EN 50200 | Brak |
| Podtrzymanie funkcji zgodnie z IEC 60331-1 | Brak |
| Podtrzymanie funkcji zgodnie z IEC 60331-2 | Brak |
| Podtrzymanie funkcji zgodnie z IEC 60331-3 | Brak |
| Powłoka ołowiana | nie |
| Przybliżona średnica zewnętrzna | 3.34 mm |
| Rezystancja żyły przy 20 ° C | 7.41 Ohm/km |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Średnica żyły | 1.74 mm |
| Z przewodem ochronnym | nie |
| Znamionowy przekrój żyły | 2.5 mm2 |
| Żyła uziemiająca | nie |
| Żyły skręcone | nie |
| dł/szer/wys/waga/obj | 0,24 m / 0,24 m / 0,06 m / 3,01 kg / 0,003 m3 |
Opis
Przewód instalacyjny H07V-U (DY) 1x2,5 żółto-zielony (100m) o numerze katalogowym   G-106311 w kategorii Przewody instalacyjne>Przewody jednożyłowe. Produkt wyprodukowany przez markę TOP Marki, seria H07V-U / DY. PRZEWÓD o wymiarach 0,06 x 0,24 x 0,24 m. Waga produktu wynosi 3,01 kg.
