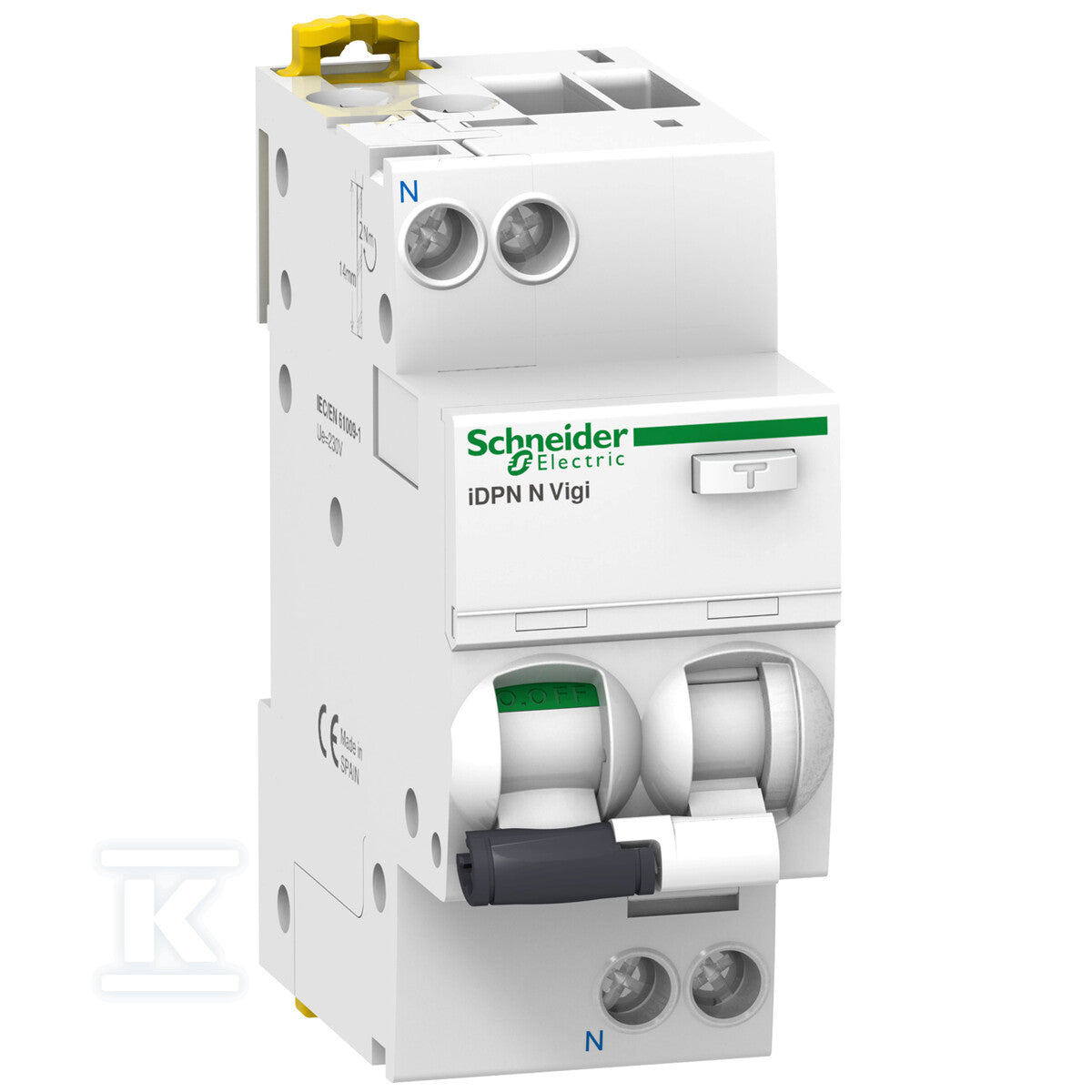

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B4-30-AC B 4A 1N-biegunowy 30 mA typ AC
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B4-30-AC B 4A 1N-biegunowy 30 mA typ AC
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 4 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B4?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
34 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | AC |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 400 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 4 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 16 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 10 mm2 |
| Rodzaj charakterystyki wyłączania | Inne |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 3 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -5 ... 60 °C |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,102 m / 0,04 m / 0,082 m / 0,208 kg |
Opis
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B4-30-AC B 4A 1N-biegunowy 30 mA typ AC o numerze katalogowym A9D55604 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.1 x 0.08 x 0.04 m. Waga produktu wynosi 0.23 kg.
