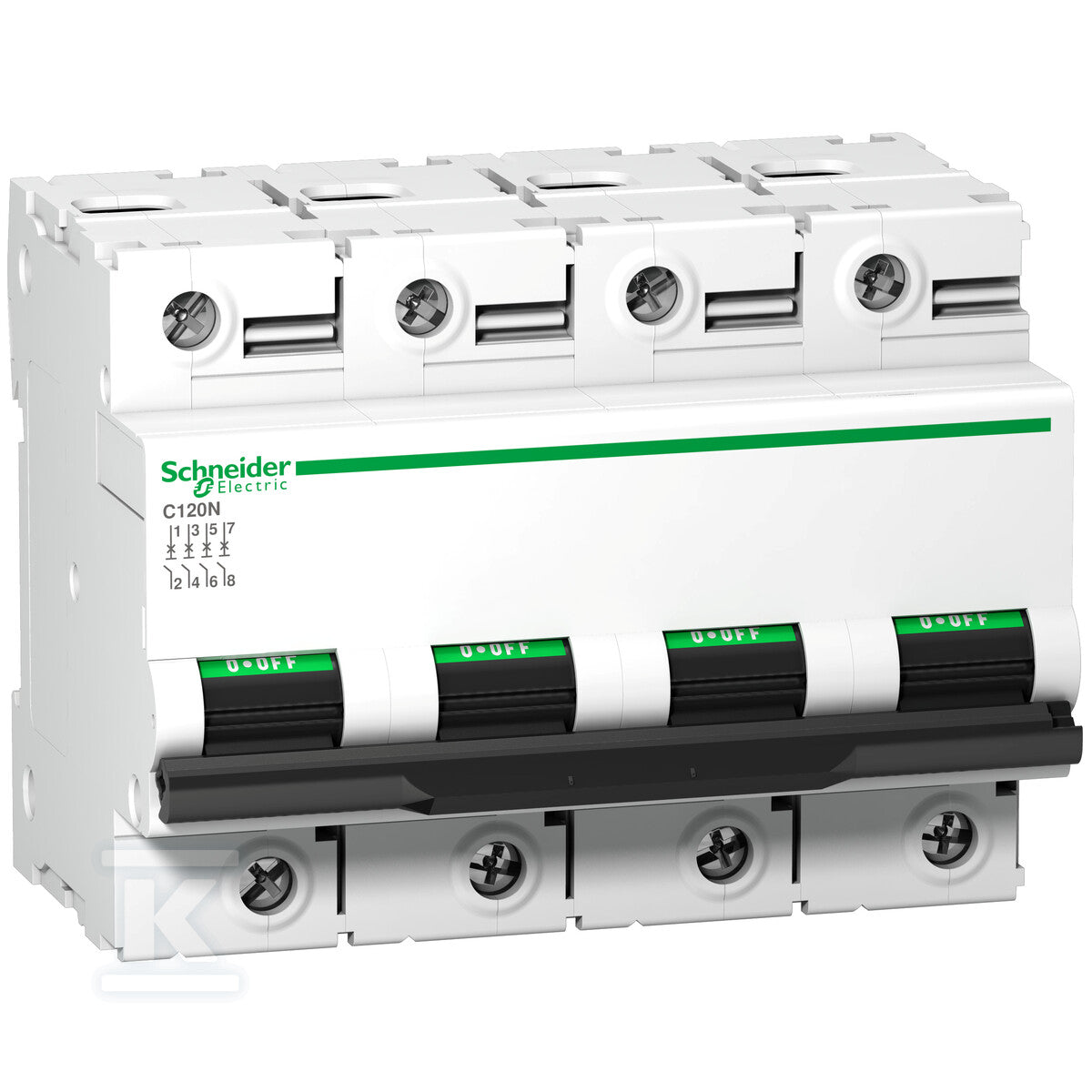

Wyłącznik nadprądowy C120N-C80-4 C 80A 4-biegunowy
Wyłącznik nadprądowy C120N-C80-4 C 80A 4-biegunowy
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 80 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 6 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C80 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka C, 80A, 6kA, AC | S204-C80 |
ABB | DCT146 | 6 kA | brak danych | na zamówienie |
1.510,14 złbrutto
1.227,76 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=10kA 4P C 80A |
HAGER | CVF263 | 10 kA | 6 | na zamówienie |
1.670,34 złbrutto
1.358,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 4P 80A charakterystyka C BKH 4P C80A |
LS ELECTRIC | DJR707 | 10 kA | brak danych | na zamówienie |
451,30 złbrutto
366,91 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH412 63A 4-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH418 63A 4-biegunowa 18 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 80 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1.5 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 35 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 3.2 W |
| Szerokość wyrażona liczbą modułów | 6 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga/obj | 0,11 m / 0,08 m / 0,075 m / 0,775 kg / 0,001 m3 |
Opis
Wyłącznik nadprądowy C120N-C80-4 C 80A 4-biegunowy o numerze katalogowym A9N18372 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.11 x 0.09 m. Waga produktu wynosi 0.82 kg.
