Wyłącznik nadprądowy C120N-C80-1 C 80A 1-biegunowy
Wyłącznik nadprądowy C120N-C80-1 C 80A 1-biegunowy
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 80 A |
| Liczba biegunów | 2 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 1.5 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C80 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 2P 80A charakterystyka C BKH 2P C80A |
LS ELECTRIC | DJR695 | 10 kA | brak danych | na zamówienie |
158,79 złbrutto
129,10 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH212 63A 2-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH257 63A 2-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 2 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 80 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1.5 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 35 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 3.2 W |
| Szerokość wyrażona liczbą modułów | 1.5 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 3 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,087 m / 0,075 m / 0,027 m / 0,193 kg |
| Konstrukcja wyłącznika została zaprojektowana tak, aby zapewnić trwałość i łatwość obsługi | Elastyczne podłączenie przewodów: Możliwość przyłączenia przewodów jednodrutowych o przekroju od 1.5 do 50 mm2 oraz wielożyłowych od 1 do 35 mm2. To rozwiązanie eliminuje konieczność stosowania dodatkowych końcówek w przypadku mniejszych kabli i pozwala na bezpośrednie podpięcie grubych żył zasilających. |
Opis

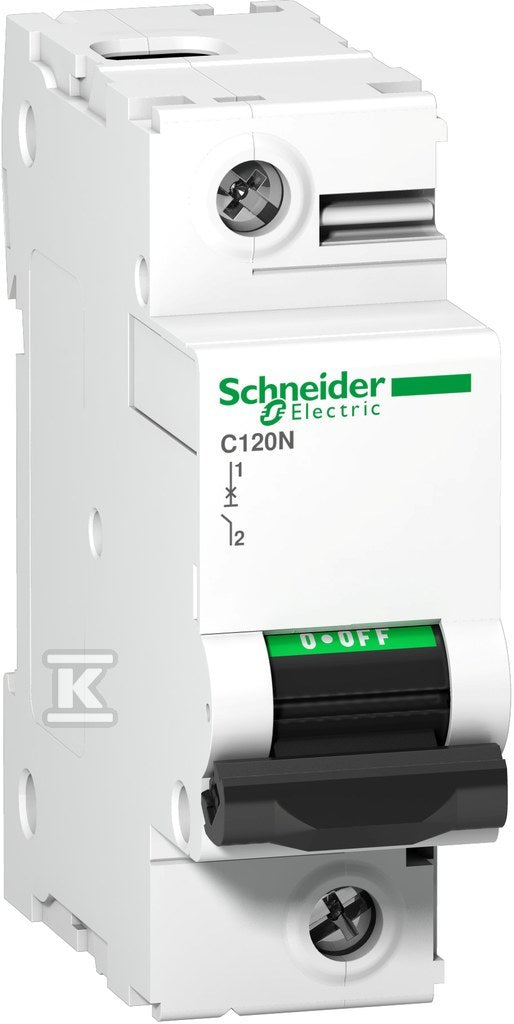

Wyłącznik nadprądowy C120N-C80-1 C 80A 1-biegunowy o numerze katalogowym A9N18357 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.03 m. Waga produktu wynosi 0.19 kg.
