Specyfikacja techniczna
26 parametrów z karty producenta
| Długość | 66.5 mm |
|---|
| Głębokość | 57.2 mm |
|---|
| Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
|---|
| Kolor | Szary |
|---|
| Liczba poziomów | 1 |
|---|
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
|---|
| Napięcie znamionowe | 250 V |
|---|
| Pozycja połączenia | Z góry / u góry |
|---|
| Prąd znamionowy In | 6.3 A |
|---|
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 4 mm2 |
|---|
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej | 0.25 ... 4 mm2 |
|---|
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową | 0.75 ... 2.5 mm2 |
|---|
| Przekrój przyłączanego przewodu wielożyłowego | 0.25 ... 2.5 mm2 |
|---|
| Rodzaj połączenia elektrycznego 1 | Zacisk sprężynowy |
|---|
| Rodzaj połączenia elektrycznego 2 | Zacisk sprężynowy |
|---|
| Rodzaj uchwytu bezpiecznika | Uchylny |
|---|
| Rodzaj wkładki bezpiecznikowej | Bezpiecznik G 5x20 mm |
|---|
| Rodzaj wskaźnika zadziałania | Brak |
|---|
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
|---|
| Szerokość | 6.2 mm |
|---|
| Szerokość / rozmiar rastra | 6.2 mm |
|---|
| Wymagana płytka zamykająca | nie |
|---|
| Wysokość | 66.1 mm |
|---|
| Wysokość przy najniższym sposobie montażu | 57.6 mm |
|---|
| Zakres temperatur pracy | 105 ... 105 °C |
|---|
| dł/szer/wys/waga | 0,066 m / 0,059 m / 0,007 m / 0,013 kg |
|---|
Opis

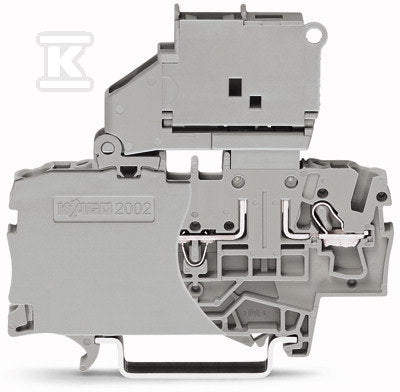

Złączka 2-przewodowa bezpiecznikowa z uchylną podstawką bezpiecznika i ścianka końcowa dla aparatowej wkładki bezpiecznikowej 5 x 20 mm bez sygnalizacji przepalenia wkładki na szynę TS 35 x 15 i 35 x 7,5 2,5 mm Push-in CAGE CLAMP 2,50 mm szara o numerze katalogowym 2002-1611 w kategorii Złączki i zaciski ochronne sprężynowe, Złączki listwowe sprężynowe. Produkt wyprodukowany przez markę WAGO, seria TOPJOB® S. ZŁĄCZKA o wymiarach 0.01 x 0.06 x 0.07 m. Waga produktu wynosi 0.01 kg.
