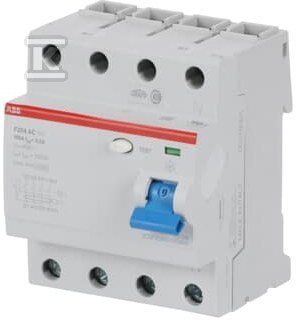

Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3

Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3

1.196,95 zł
1.196,95 zł
Pomiń, aby przejść do informacji o produkcie
Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
  • Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3
ABBWyłączniki różnicowoprądowe typ AC

Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3

Cena za szt.
1.196,95 złbrutto 973,13 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksDCU427
Kod producenta&nbsp
EAN8012542917106
SeriaF200
Parametry kluczowePełna specyfikacja (22)
Prąd znamionowy100 A
Liczba biegunów4
Napięcie znamionowe400 V
Szerokość wyrażona liczbą modułów4
Stopień ochrony (IP)IP2X
Sposób montażuSzyna DIN
CzułośćAC
Głębokość wbudowania69 mm

Co oznacza 100 A 300 mA typ AC?

Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

300mAPrąd różnicowyIΔn, czułość zadziałania

Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.

ACTyp wyłącznikajakie prądy upływu wykrywa

Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.

100APrąd znamionowyIn

Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.

4PLiczba biegunówtory rozłączane

Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.

Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.

Zamienniki innych marek

Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.

ProduktMarkaIndeksTypIΔnDostępnośćCena
Wyłącznik różnicowoprądowy PFIM PFIM-100/4/03 EATON HDA721typ AC 300 mA6 szt.
1.645,74 złbrutto 1.338,00 złnetto
 Zobacz
Wyłącznik różnicowoprądowy iID-100-4-300-AC 100A 4-biegunowy 300mA typ AC SCHNEIDER ELECTRIC HEK111typ AC 300 mA5 szt.
1.398,51 złbrutto 1.137,00 złnetto
 Zobacz
Wyłącznik różnicowoprądowy EFI-4 AC 100/0.3 ETI CQD109typ AC 300 mAna zamówienie
1.049,66 złbrutto 853,38 złnetto
 Zobacz
Wyłącznik różnicowoprądowy 3P+N 100A 300mA 10kA AC HAGER CVD702typ AC 300 mAna zamówienie
1.862,22 złbrutto 1.514,00 złnetto
 Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

ABB Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A na zamówienie
121,70 złbrutto 98,94 złnetto
 ABB Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A na zamówienie
125,03 złbrutto 101,65 złnetto
 ABB OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy 6 szt.
182,05 złbrutto 148,01 złnetto
 ABB E219-D Lampka sygnalizacyjna LED zielona 115230VAC 57 szt.
55,07 złbrutto 44,77 złnetto

Specyfikacja techniczna

22 parametrów z karty producenta
CzęstotliwośćInne
CzułośćAC
Głębokość wbudowania69 mm
Liczba biegunów4
Możliwość dodatkowego wyposażeniatak
Napięcie znamionowe400 V
Napięcie znamionowe izolacji Ui500 V
Ochrona selektywnanie
Odporność na udar prądowy0.25 kA
Prąd znamionowy100 A
Przekrój przyłączanego przewodu jednodrutowego35 ... 35 mm2
Sposób montażuSzyna DIN
Stopień ochrony (IP)IP2X
Stopień zanieczyszczenia2
Szerokość wyrażona liczbą modułów4
Temperatura otoczenia w warunkach pracy-25 ... 55 °C
Wytrzymałość zwarciowa (Icw)1 kA
Wyzwalanie krótkozwłocznenie
Z blokadątak
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
Znamionowy prąd różnicowy0.3 A
dł/szer/wys/waga0,085 m / 0,07 m / 0,069 m / 0,38 kg

Opis

Wyłącznik różnicowo-prądowy, 4P, AC, 100A, 300mA, bezzwłoczny F204 AC-100/0.3 o numerze katalogowym &nbsp 2CSF204001R3900 w kategorii Wyłączniki różnicowoprądowe>Wyłączniki różnicowoprądowe typ AC. Produkt wyprodukowany przez markę ABB, seria F200. WYŁĄCZNIK o wymiarach 0,07 x 0,07 x 0,09 m. Waga produktu wynosi 0,38 kg.
