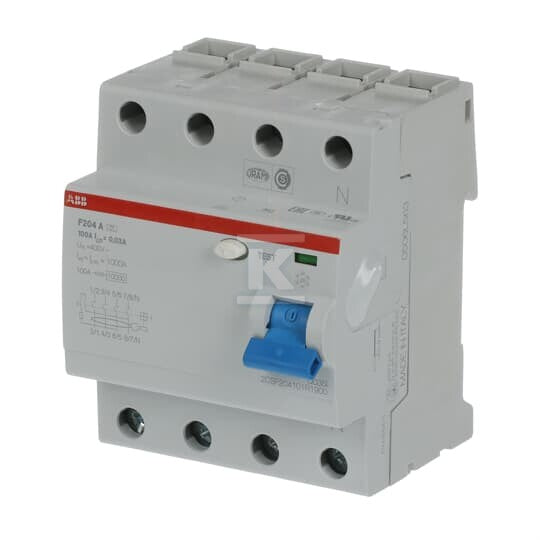

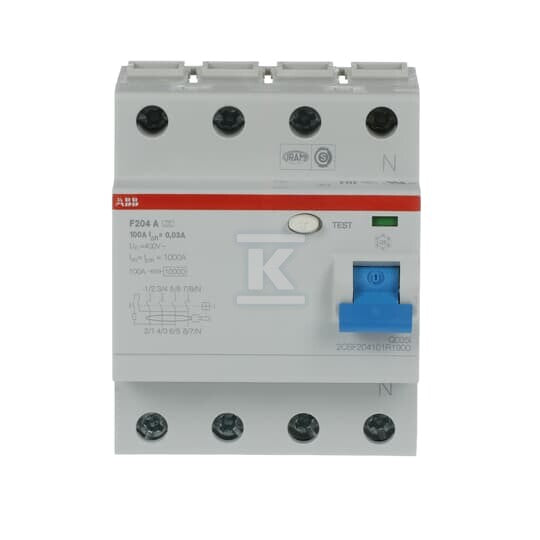

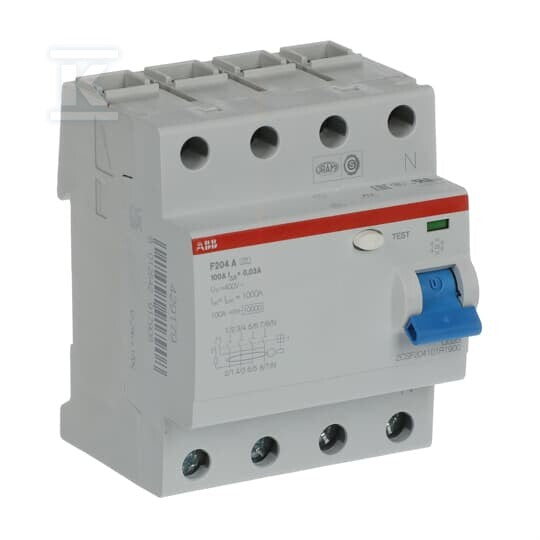

Wyłącznik różnicowo-prądowy, 4P, A, 100A, 30mA, bezzwłoczny F204 A-100/0.03
Wyłącznik różnicowo-prądowy, 4P, A, 100A, 30mA, bezzwłoczny F204 A-100/0.03
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 100 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP2X |
| Czułość | A |
| Głębokość wbudowania | 69 mm |
| Napięcie znamionowe izolacji Ui | 500 V |
Co oznacza 100 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy PFIM PFIM-100/4/003-A |
EATON | HDA188 | typ A | 30 mA | 3 szt. |
2.901,57 złbrutto
2.359,00 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy iID-100-4-30-A 100A 4-biegunowy 30mA typ A |
SCHNEIDER ELECTRIC | HEK327 | typ A | 30 mA | 2 szt. |
1.340,70 złbrutto
1.090,00 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 3P+N 100A 30mA 10kA A |
HAGER | CVD664 | typ A | 30 mA | na zamówienie |
1.268,13 złbrutto
1.031,00 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | Inne |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 69 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 100 A |
| Przekrój przyłączanego przewodu jednodrutowego | 35 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0 ... 35 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Inne |
|---|---|
| Stopień ochrony (IP) | IP2X |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | 0 ... 55 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 1 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,085 m / 0,07 m / 0,069 m / 0,38 kg |
| Dodatkowe informacje | Znamionowe napięcie izolacji Ui: 500 V – zapewnia bezpieczną pracę w różnych warunkach instalacyjnych. |
Opis
Wyłącznik różnicowo-prądowy, 4P, A, 100A, 30mA, bezzwłoczny F204 A-100/0.03 o numerze katalogowym   2CSF204101R1900 w kategorii Wyłączniki różnicowoprądowe>Wyłączniki różnicowoprądowe typ A. Produkt wyprodukowany przez markę ABB, seria F200. WYŁĄCZNIK o wymiarach 0,07 x 0,07 x 0,09 m. Waga produktu wynosi 0,38 kg.
