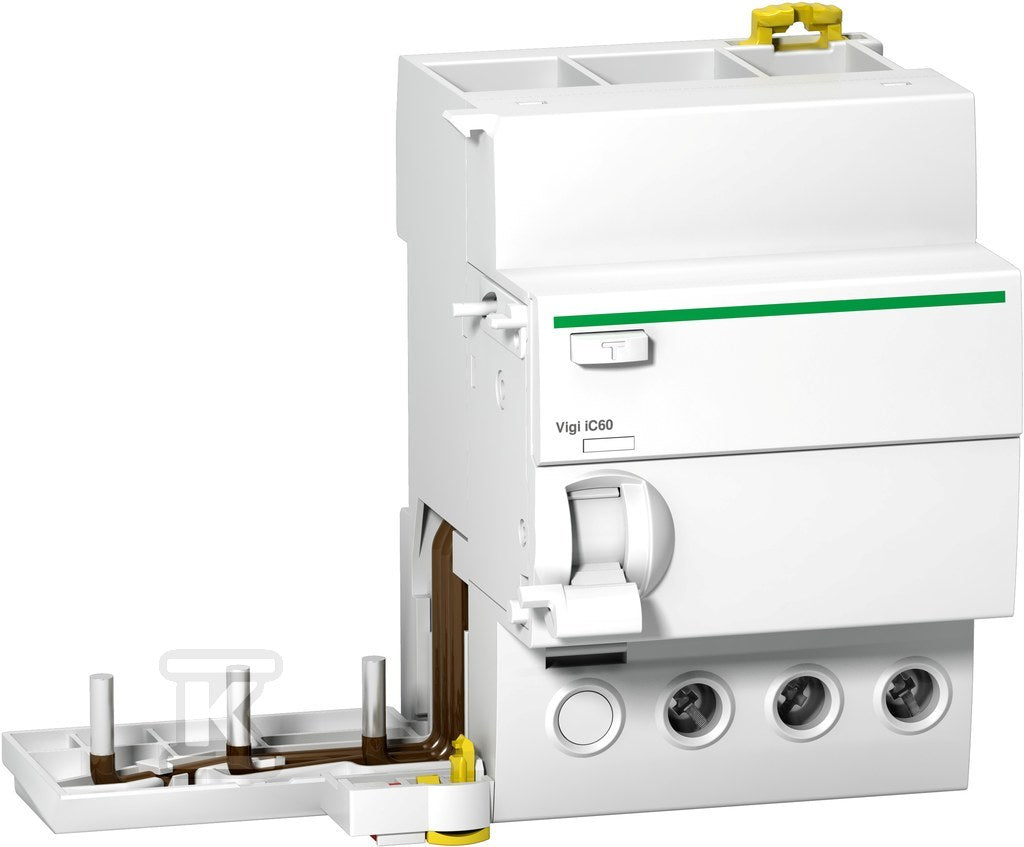

Blok różnicowoprądowy VigiiC60-63-3-30-A 63A 3-biegunowy 30mA typ A
Blok różnicowoprądowy VigiiC60-63-3-30-A 63A 3-biegunowy 30mA typ A
| Prąd znamionowy | 63 A |
|---|---|
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 ... 415 V |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
| Napięcie znamionowe izolacji Ui | 500 V |
| Odporność na udar prądowy | 0.25 kA |
Co oznacza 63 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH312 63A 3-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH357 63A 3-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
20 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 ... 415 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Nastawa zwłoki czasowej | nie |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.3 W |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Z blokadą | nie |
| Zakres nastawy znamionowego prądu różnicowego | 0.03 ... 0.03 A |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| Znamionowy prąd różnicowy regulowany | nie |
| dł/szer/wys/waga/obj | 0,147 m / 0,122 m / 0,087 m / 0,259 kg / 0,002 m3 |
Opis
Blok różnicowoprądowy VigiiC60-63-3-30-A 63A 3-biegunowy 30mA typ A o numerze katalogowym A9W21363 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK o wymiarach 0.07 x 0.1 x 0.12 m. Waga produktu wynosi 0.26 kg.
