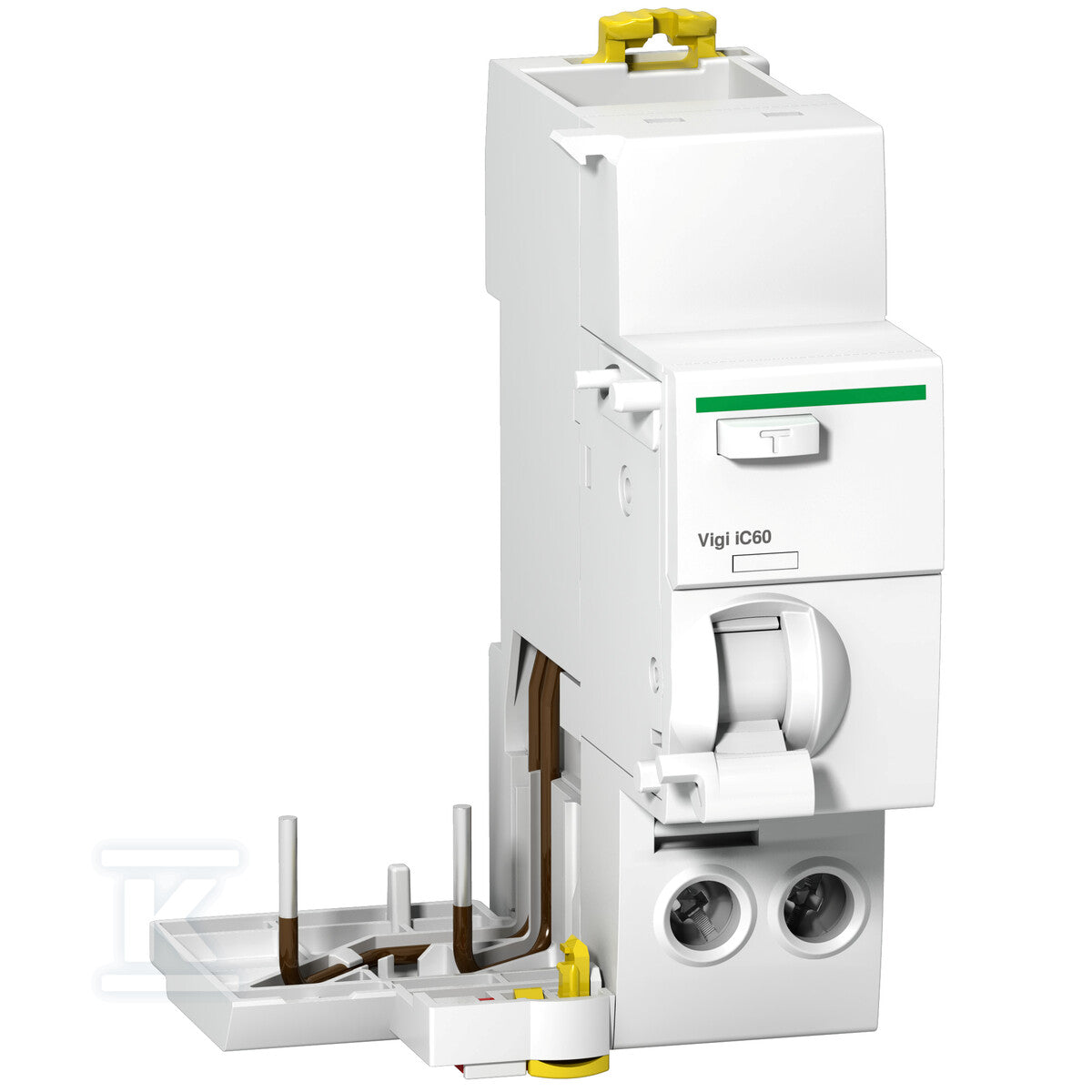

Blok różnicowoprądowy VigiiC60-25-2-30-SI 25A 2-biegunowy 30mA typ SI
Blok różnicowoprądowy VigiiC60-25-2-30-SI 25A 2-biegunowy 30mA typ SI
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 ... 240 V |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
| Maksymalna zwłoka czasowa przy załączeniu zasilania | 0 ms |
| Maksymalne znamionowe napięcie pracy Ue | 230 V |
Co oznacza 25 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy - 6 kA EFI6-P2 A 25/0.03 |
ETI | CQD045 | typ A | 30 mA | 980 szt. |
257,32 złbrutto
209,20 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 6kA typ A HNC-25/2/003-A |
EATON | CIG729 | typ A | 30 mA | 259 szt. |
806,12 złbrutto
655,38 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 25A, 30mA, 2 biegunowy, typ A |
HAGER | HDD752 | typ A | 30 mA | 189 szt. |
323,37 złbrutto
262,90 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P302 2P 25A 30MA TYP A TX3 |
LEGRAND | HEC659 | typ A | 30 mA | 53 szt. |
432,58 złbrutto
351,69 złnetto
|
Zobacz |
 F202 A-25/0,03 Wyłącznik różnicowo-prądowy STANDARD |
ABB | CZU905 | typ A | 30 mA | na zamówienie |
529,07 złbrutto
430,14 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH212 63A 2-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH257 63A 2-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
24 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Liczba biegunów | 2 |
| Maksymalna zwłoka czasowa przy załączeniu zasilania | 0 ms |
| Maksymalne znamionowe napięcie pracy Ue | 230 V |
| Napięcie znamionowe | 230 ... 240 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Nastawa zwłoki czasowej | nie |
| Ochrona przed niepożądanym wyzwoleniem | tak |
| Odporność na udar prądowy | 3 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 1.4 W |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Z blokadą | nie |
| Zakres nastawy znamionowego prądu różnicowego | 0.03 ... 0.03 A |
| Znamionowe napięcie sterowania Us dla AC 50 Hz | 400 ... 415 V |
| Znamionowe napięcie sterowania Us dla AC 60 Hz | 400 ... 415 V |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| Znamionowy prąd różnicowy regulowany | nie |
| dł/szer/wys/waga/obj | 0,113 m / 0,078 m / 0,088 m / 0,138 kg / 0,001 m3 |
Opis
Blok różnicowoprądowy VigiiC60-25-2-30-SI 25A 2-biegunowy 30mA typ SI o numerze katalogowym A9W31225 w kategorii Wyłączniki różnicowoprądowe - pozostałe, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK o wymiarach 0.09 x 0.11 x 0.08 m. Waga produktu wynosi 0.14 kg.
