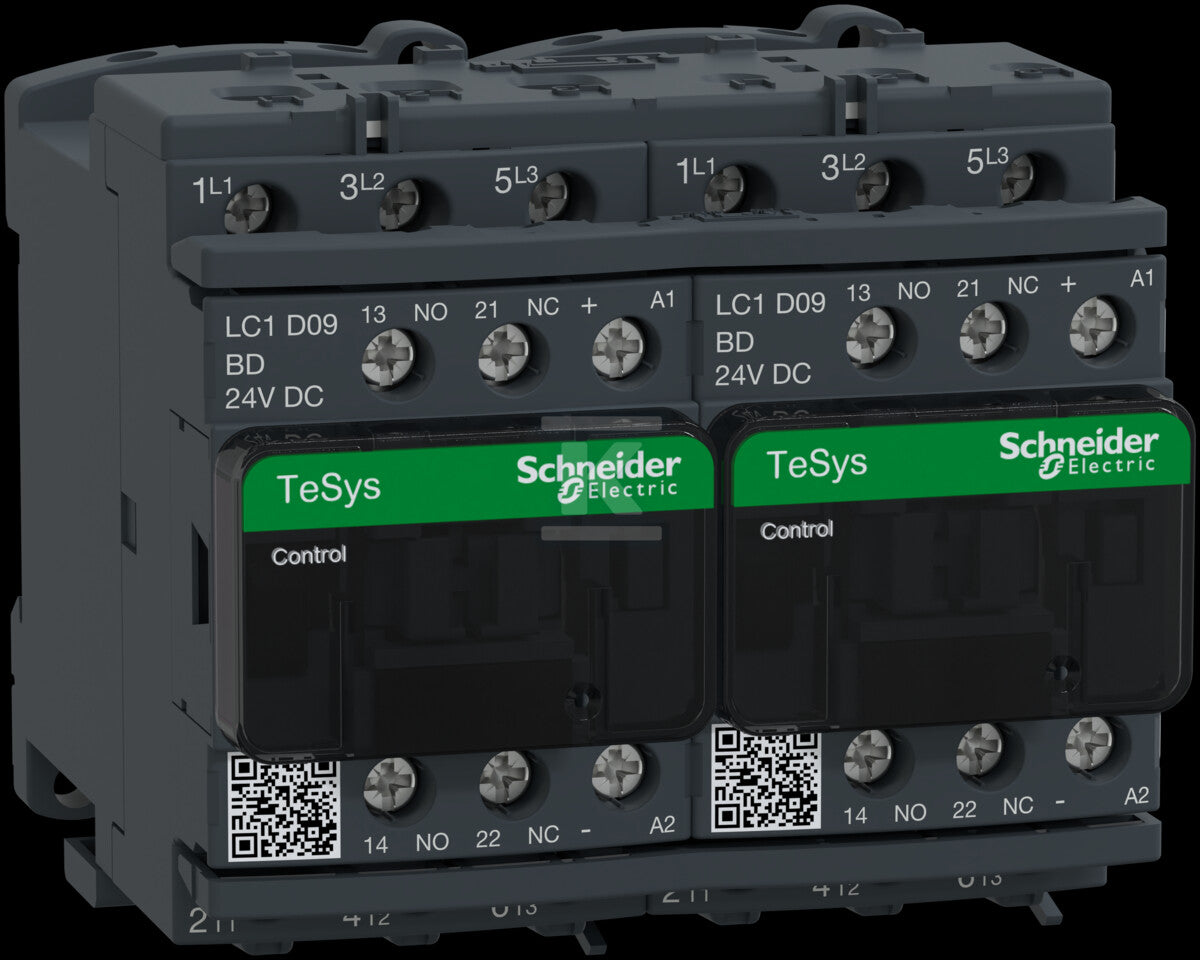

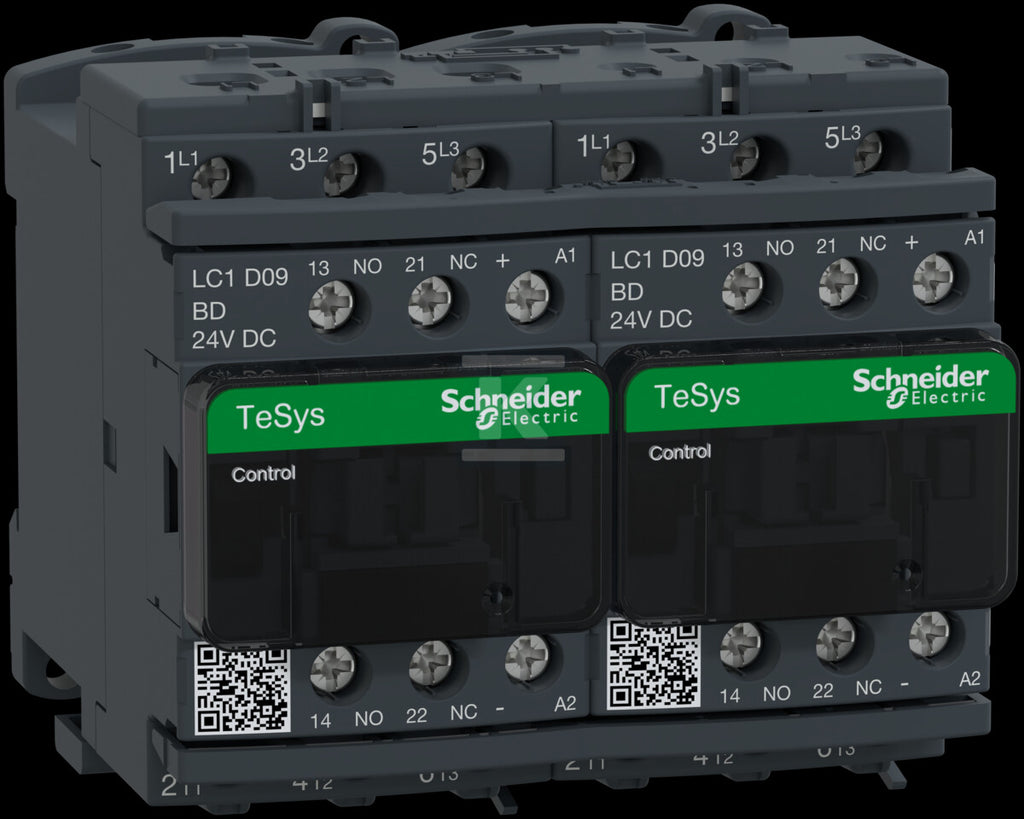

Układ nawrotny TeSys Deca, AC3, 9A, 3P, 1NO 1NC, cewka 24VDC, zaciski skrzynkowe
1.285,35 zł
Cena promocyjna
1.285,35 zł
Cena regularna
Pomiń, aby przejść do informacji o produkcie
Układ nawrotny TeSys Deca, AC3, 9A, 3P, 1NO 1NC, cewka 24VDC, zaciski skrzynkowe
Cena za szt.
1.285,35 złbrutto
1.045,00 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
Potrzebujesz większej ilości?
Przy zamówieniach projektowych wycenimy całą listę materiałów.
Zapytaj o ofertę
Zamów z listy indeksów
IndeksGBJ832
Kod producenta
EAN3389110392081
SeriaTESYS DECA
Parametry kluczowePełna specyfikacja (24)
| Stopień ochrony (IP) | IP20 |
|---|---|
| Funkcja | Układ nawrotny |
| Głębokość | 95 mm |
| Liczba styków głównych rozwiernych | 0 |
| Liczba styków głównych zwiernych | 3 |
| Liczba styków pomocniczych rozwiernych | 1 |
| Liczba styków pomocniczych zwiernych | 1 |
| Napięcie pracy dla DC | 440 ... 440 V |
Specyfikacja techniczna
24 parametrów z karty producenta| Funkcja | Układ nawrotny |
|---|---|
| Głębokość | 95 mm |
| Liczba styków głównych rozwiernych | 0 |
| Liczba styków głównych zwiernych | 3 |
| Liczba styków pomocniczych rozwiernych | 1 |
| Liczba styków pomocniczych zwiernych | 1 |
| Możliwość montażu na szynie | tak |
| Napięcie pracy dla DC | 440 ... 440 V |
| Rodzaj napięcia sterowania | DC |
| Rodzaj napięcia zasilania | DC |
| Rodzaj podłączenia styków głównych | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania | Połączenie śrubowe |
| Stopień ochrony (IP) | IP20 |
|---|---|
| Stopień ochrony (NEMA) | Inne |
| Szerokość | 90 mm |
| Wysokość | 77 mm |
| Znamionowa moc pracy dla AC-3, 400 V | 4 kW |
| Znamionowa moc pracy NEMA | 3.73 kW |
| Znamionowe napięcie sterowania Us dla DC | 24 ... 24 V |
| Znamionowy prąd pracy Ie dla AC-1, 400 V | 20 A |
| Znamionowy prąd pracy Ie dla AC-3, 400 V | 9 A |
| dł/szer/wys/waga/obj | 0,14 m / 0,095 m / 0,115 m / 1,125 kg / 0,002 m3 |
| Zalety dla instalatora i użytkownika | Wszechstronność: Możliwość montażu na szynie DIN lub bezpośredniego mocowania śrubowego – dopasowanie do różnych warunków instalacyjnych. |
| Konstrukcja i parametry robocze | Układ nawrotny LC2D09BD posiada jeden styk pomocniczy rozwierny (1NO) oraz jeden styk pomocniczy zwierny (1NC). Wykonany z wysokiej jakości materiałów, jest przystosowany do pracy w temperaturach do 60°C i przy prędkościach przełączania do 3600 cykli na godzinę. Zastosowanie połączeń śrubowych zarówno dla obwodów głównych jak i pomocniczych zapewnia solidne połączenia elektryczne. Napięcie pracy układu to 440…440 V DC, a znamionowe napięcie sterowania to 24…24 V DC. Prąd znamionowy dla AC-1 przy napięciu 400V wynosi 20A. Produkt spełnia wymagania normy Green Premium, co oznacza zgodność z przepisami dotyczącymi ochrony środowiska RoHS i REACH oraz transparentność informacji o wpływie na środowisko naturalne. |
Opis
Układ nawrotny TeSys Deca, AC3, 9A, 3P, 1NO 1NC, cewka 24VDC, zaciski skrzynkowe o numerze katalogowym   LC2D09BD w kategorii Styczniki>Styczniki typ AC. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria TESYS DECA. UKŁAD o wymiarach 0,12 x 0,14 x 0,1 m. Waga produktu wynosi 1,13 kg.
