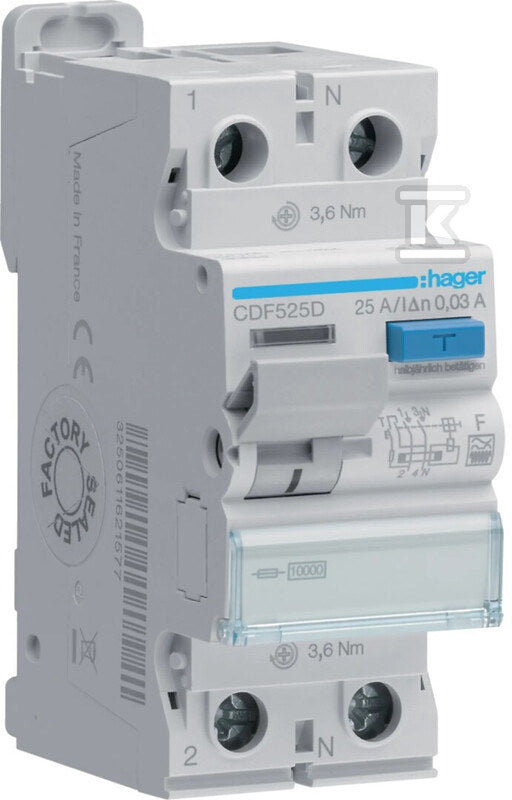

Wyłącznik różnicowoprądowy 1P+N 25A 30mA 10kA F
Wyłącznik różnicowoprądowy 1P+N 25A 30mA 10kA F
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | F |
Co oznacza 25 A 30 mA typ F?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wszystko, co typ A, a dodatkowo prądy o mieszanych częstotliwościach z urządzeń z jednofazowym falownikiem: pompy ciepła, klimatyzatory, pralki i pompy z regulacją obrotów.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy P 302 2P 25 A 30 mA typ F (HPI) serii DX3 |
LEGRAND | CSL356 | typ F | 30 mA | na zamówienie |
773,18 złbrutto
628,60 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 2P 16 mm2 do RCCB 2P 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 2P 10 mm2 12M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
28 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | F |
| Głębokość wbudowania | 70 mm |
| Liczba biegunów | 2 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Nastawa zwłoki czasowej | nie |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 5 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | tak |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| Znamionowy prąd różnicowy regulowany | nie |
| dł/szer/wys/waga | 0,075 m / 0,095 m / 0,036 m / 0,245 kg |
Opis
Wyłącznik różnicowoprądowy 1P+N 25A 30mA 10kA F o numerze katalogowym CDF525D w kategorii Pozostałe, Niesklasyfikowane., seria RCCB. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.1 x 0.08 m. Waga produktu wynosi 0.25 kg.
