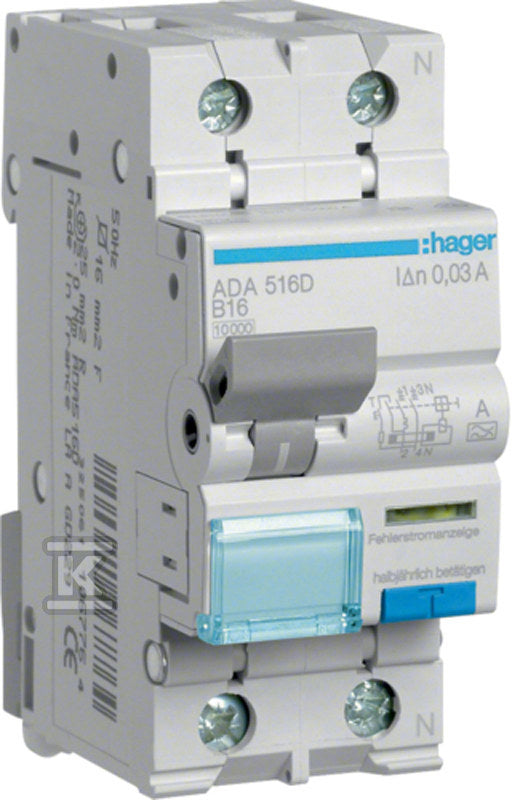

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA B 16A/30mA Typ A
Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA B 16A/30mA Typ A
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Napięcie znamionowe | 240 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza 16 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 1P 10mm2 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 1P 10mm2 57M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
32 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 68 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Napięcie znamionowe | 240 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 16 A |
|---|---|
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 40 °C |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,04 m / 0,08 m / 0,1 m / 0,23 kg |
Opis
Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA B 16A/30mA Typ A o numerze katalogowym ADA516D w kategorii Pozostałe, Niesklasyfikowane., seria RCBO. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.1 x 0.08 x 0.04 m. Waga produktu wynosi 0.23 kg.
