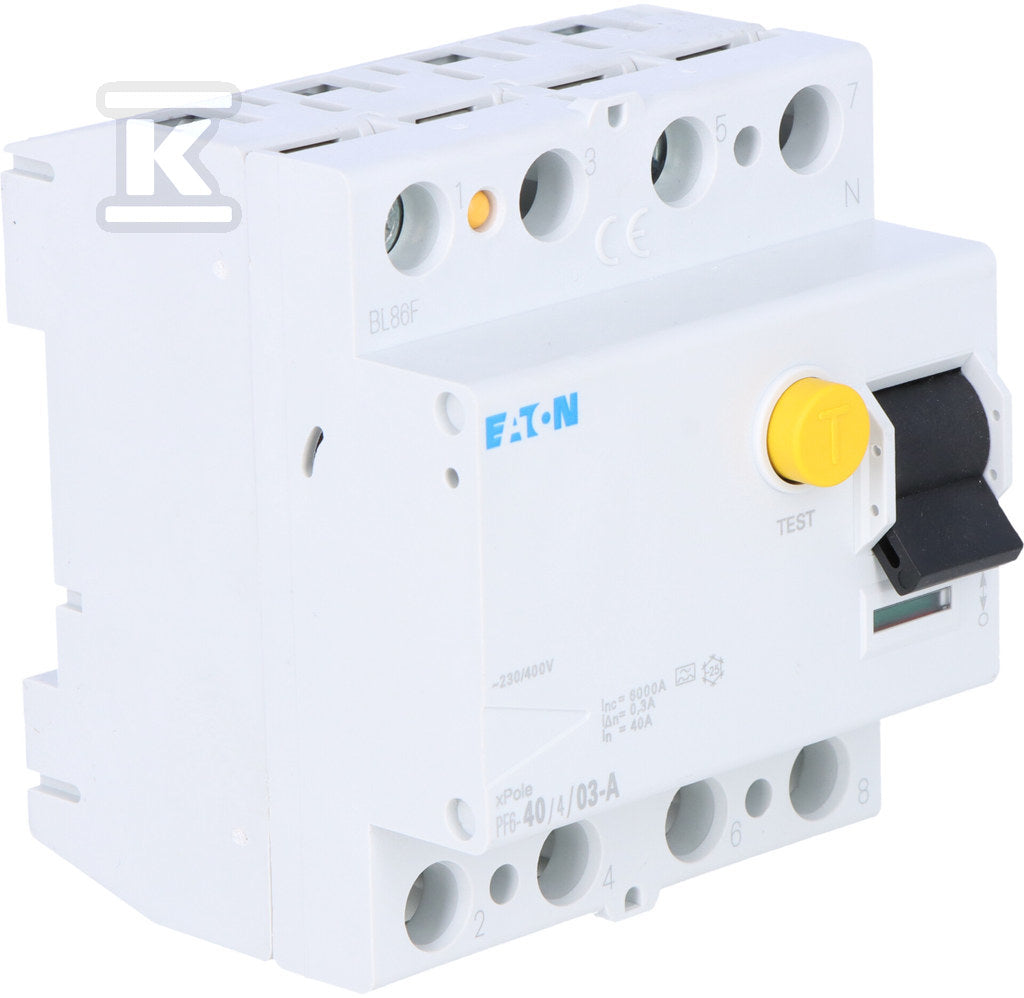

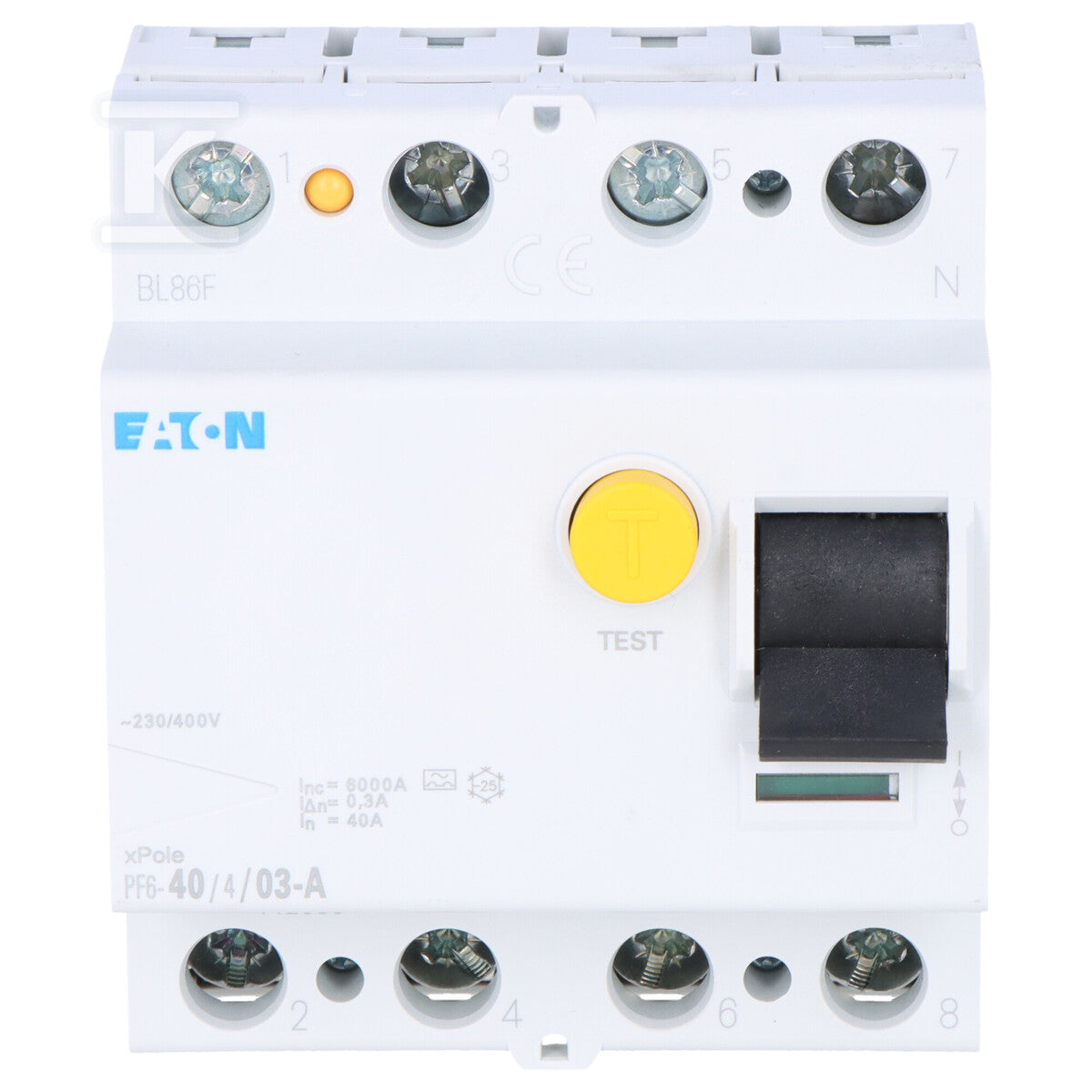

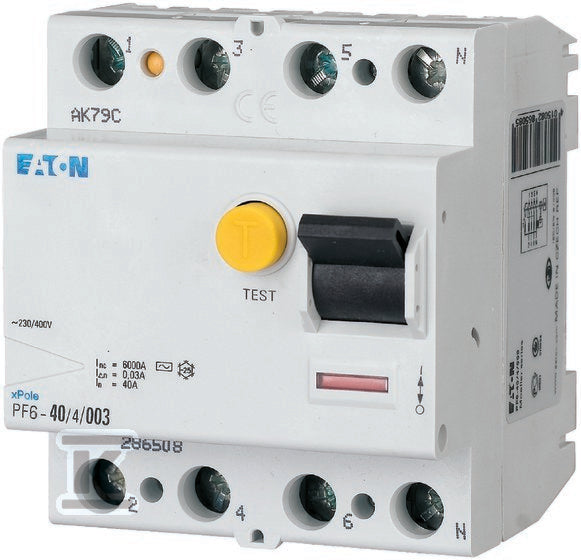

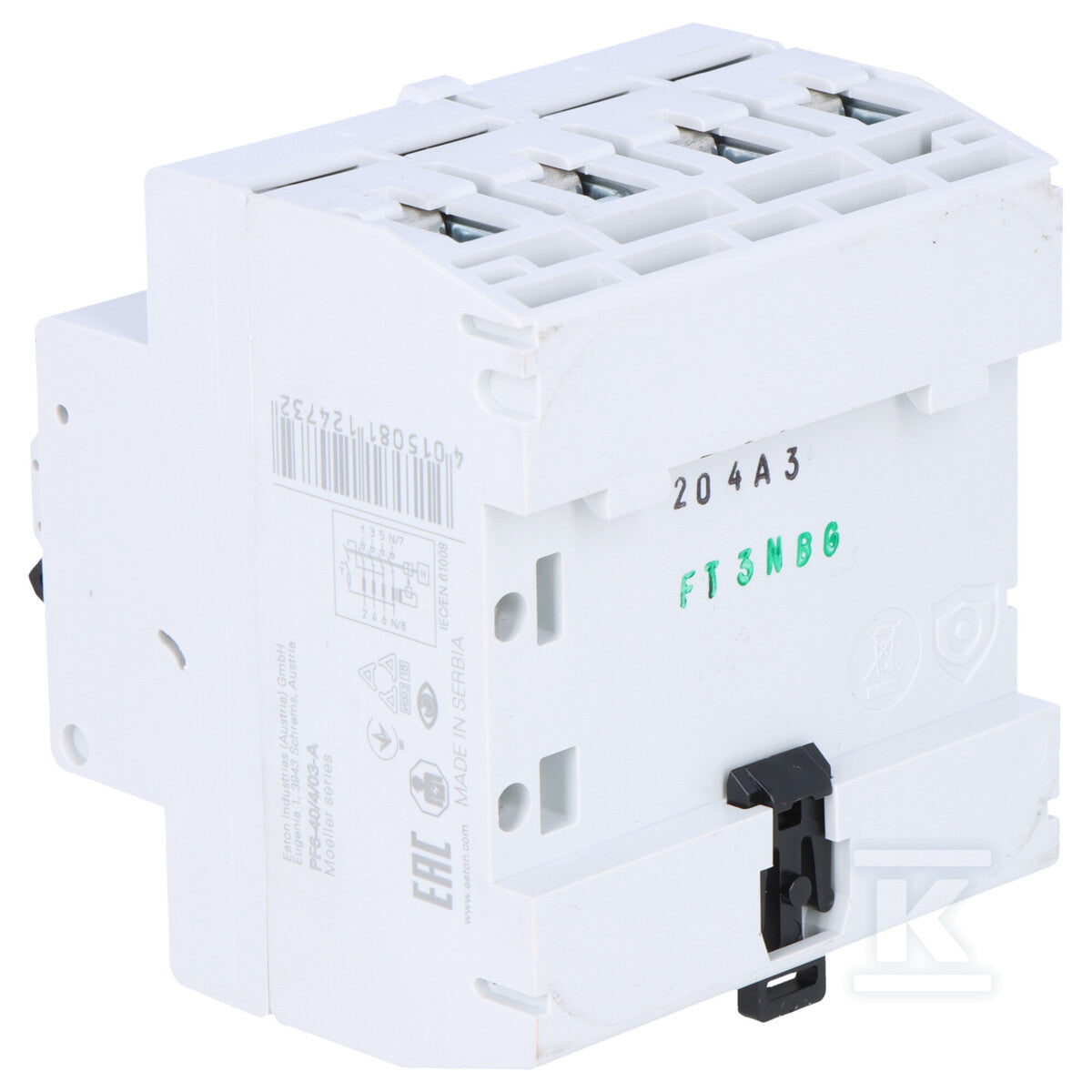

Wyłącznik różnicowoprądowy 6kA PF6-40/4/03-A
Wyłącznik różnicowoprądowy 6kA PF6-40/4/03-A
| Prąd znamionowy | 40 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | A |
Co oznacza 40 A 300 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy IDK-40-4-300-A 40A 4-biegunowy 300mA typ A |
SCHNEIDER ELECTRIC | ASG646 | typ A | 300 mA | 20 szt. |
513,84 złbrutto
417,76 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI-P4 A 40/0.3 |
ETI | CLP300 | typ A | 300 mA | 19 szt. |
418,41 złbrutto
340,17 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, A, 40A, 300mA, selektywny F204 A S-40/0.3 |
ABB | ACU212 | typ A | 300 mA | na zamówienie |
1.175,94 złbrutto
956,05 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 3P+N 40A 300mA 6kA A S |
HAGER | CVD707 | typ A | 300 mA | na zamówienie |
1.159,28 złbrutto
942,50 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P304 4P 40A 300MA TYP A TX3 |
LEGRAND | HEC669 | typ A | 300 mA | na zamówienie |
810,27 złbrutto
658,76 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej EVG-4PHAS/12MODUL
EATON
Szyna łączeniowa 3+N fazowa EVGK-3PHAS/N/8MODUL/LS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 69.5 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1.5 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1.5 ... 16 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 6 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.3 A |
| dł/szer/wys/waga/obj | 0,087 m / 0,076 m / 0,081 m / 0,332 kg / 0,001 m3 |
Opis
Wyłącznik różnicowoprądowy 6kA PF6-40/4/03-A o numerze katalogowym 112935 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę EATON, seria PF6. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.08 x 0.09 m. Waga produktu wynosi 0.33 kg.
