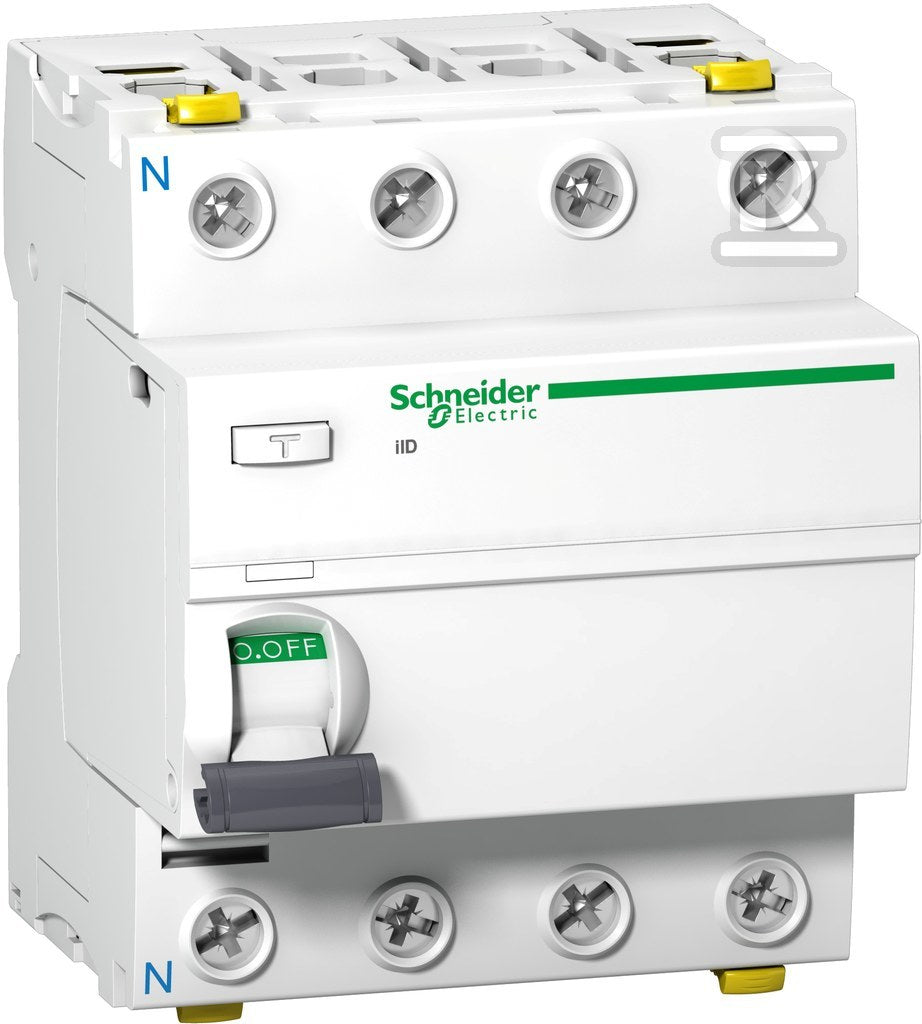

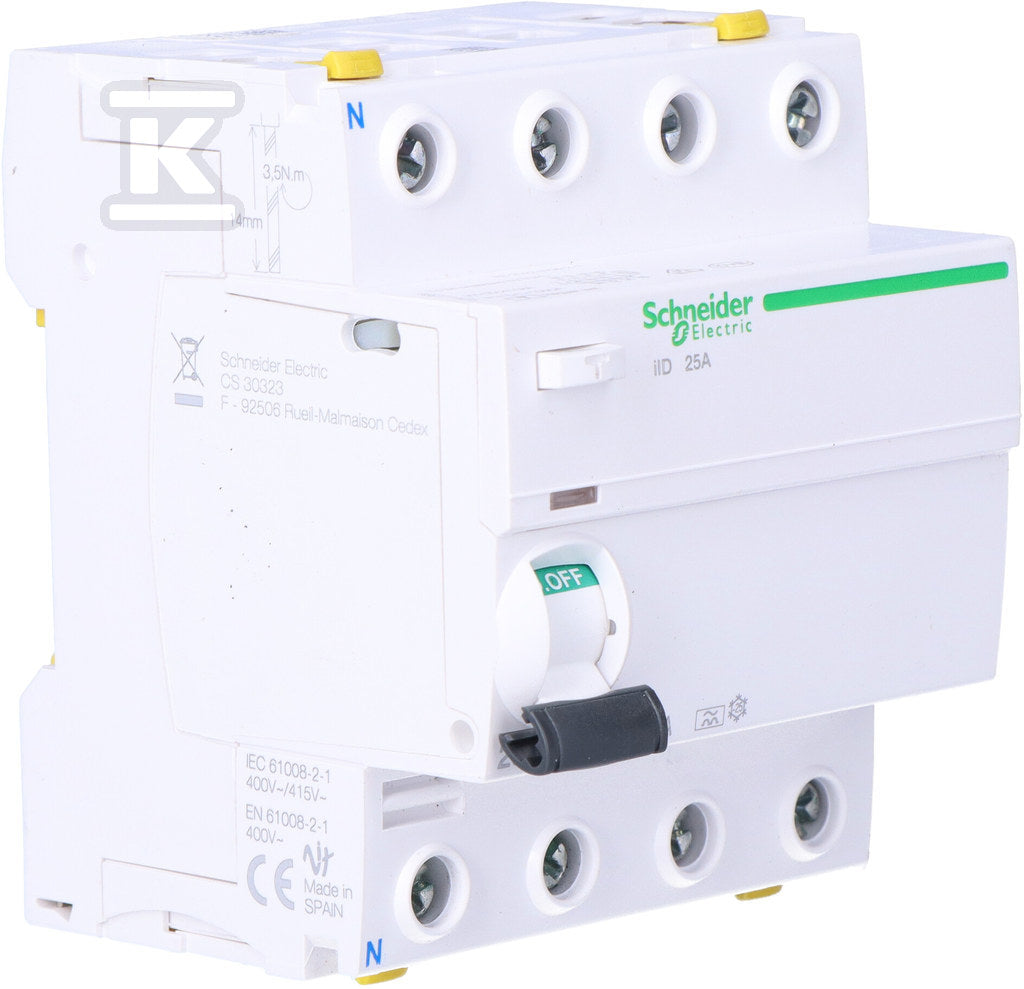

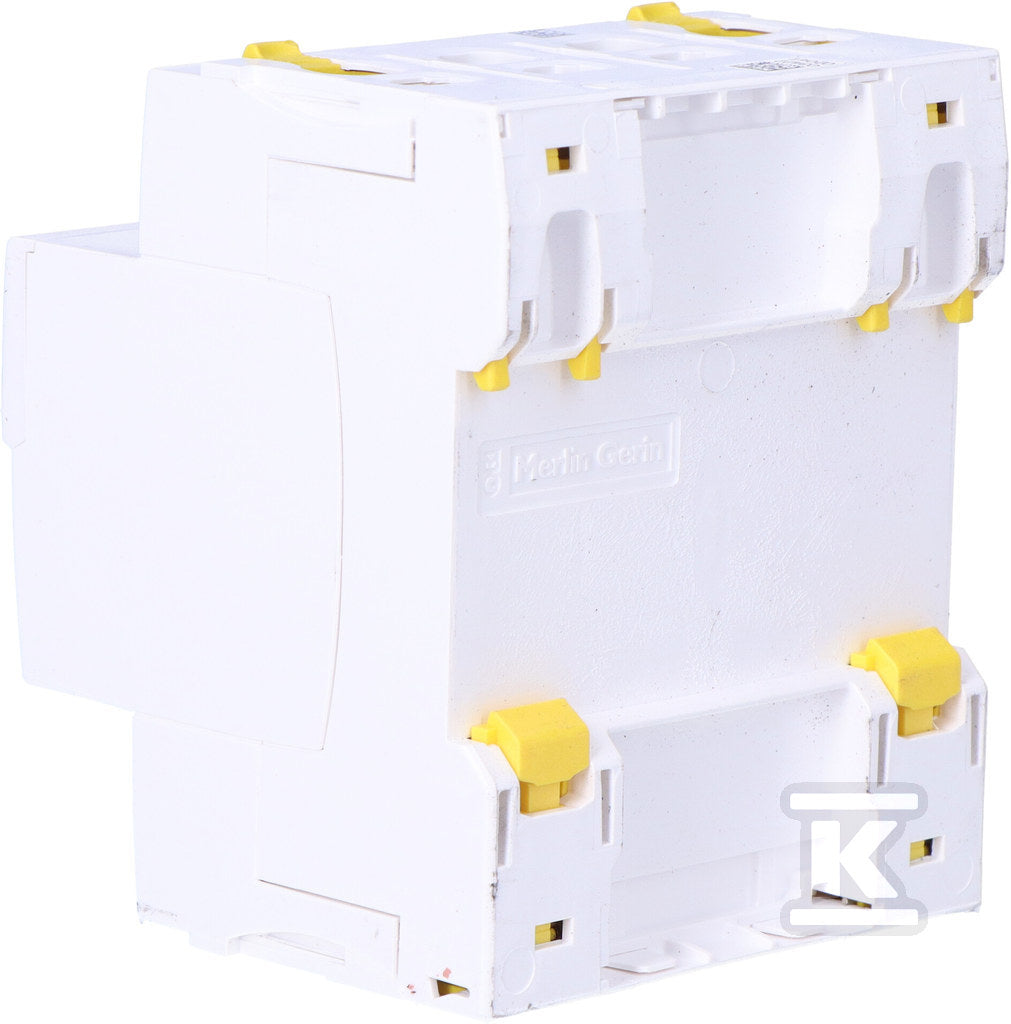

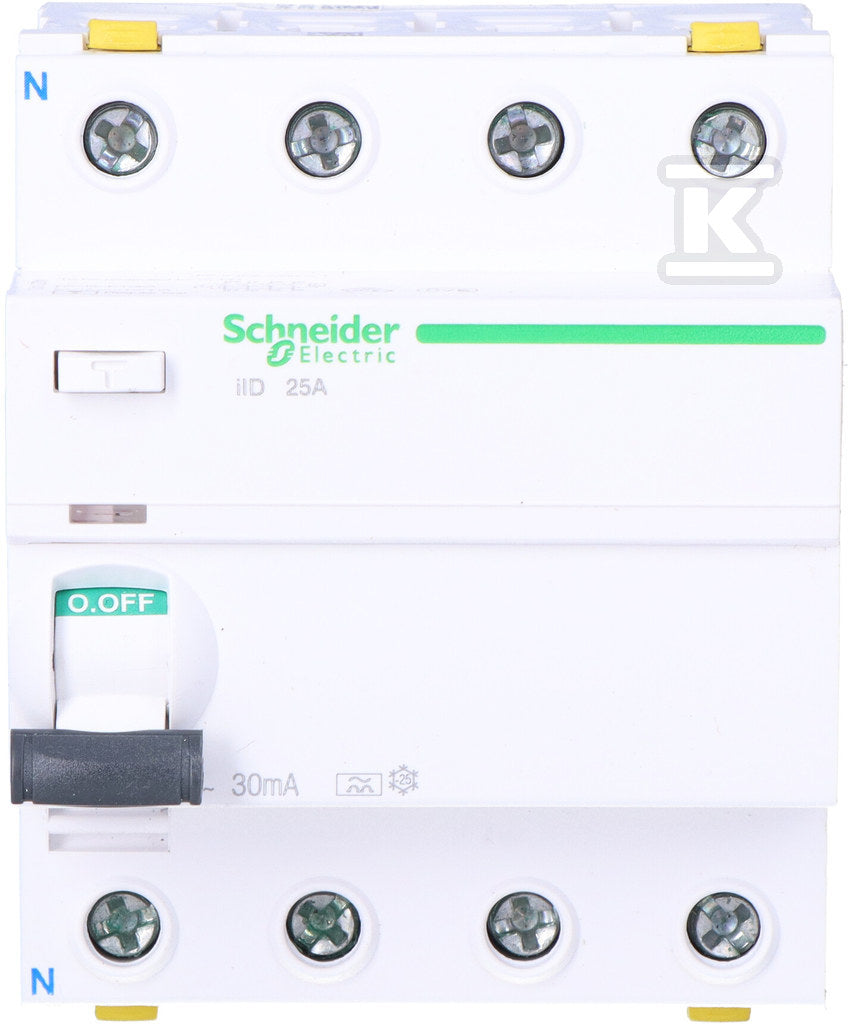

Wyłącznik różnicowoprądowy iID-25-4-30-A 25A 4-biegunowy 30mA typ A
Wyłącznik różnicowoprądowy iID-25-4-30-A 25A 4-biegunowy 30mA typ A
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
Co oznacza 25 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy - 6 kA EFI6-P4 A 25/0.03 |
ETI | CQD180 | typ A | 30 mA | 418 szt. |
383,40 złbrutto
311,71 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 6kA typ A HNC-25/4/003-A |
EATON | CIG771 | typ A | 30 mA | 146 szt. |
1.006,91 złbrutto
818,63 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P304 4P 25A 30MA TYP A TX3 |
LEGRAND | HEC663 | typ A | 30 mA | 66 szt. |
600,44 złbrutto
488,16 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 25A, 30mA, 4 biegunowy, typ A |
HAGER | HDD755 | typ A | 30 mA | 55 szt. |
425,58 złbrutto
346,00 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, A, 25A, 30mA, bezzwłoczny F204 A-25/0.03 |
ABB | ABY028 | typ A | 30 mA | na zamówienie |
655,50 złbrutto
532,93 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH412 63A 4-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH418 63A 4-biegunowa 18 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
33 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Numer RAL (zbliżony) | 9003 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 3.2 W |
|---|---|
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wymiar obudowy (zgodnie z DIN 43880) | 4 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga/obj | 0,101 m / 0,077 m / 0,084 m / 0,378 kg / 0,001 m3 |

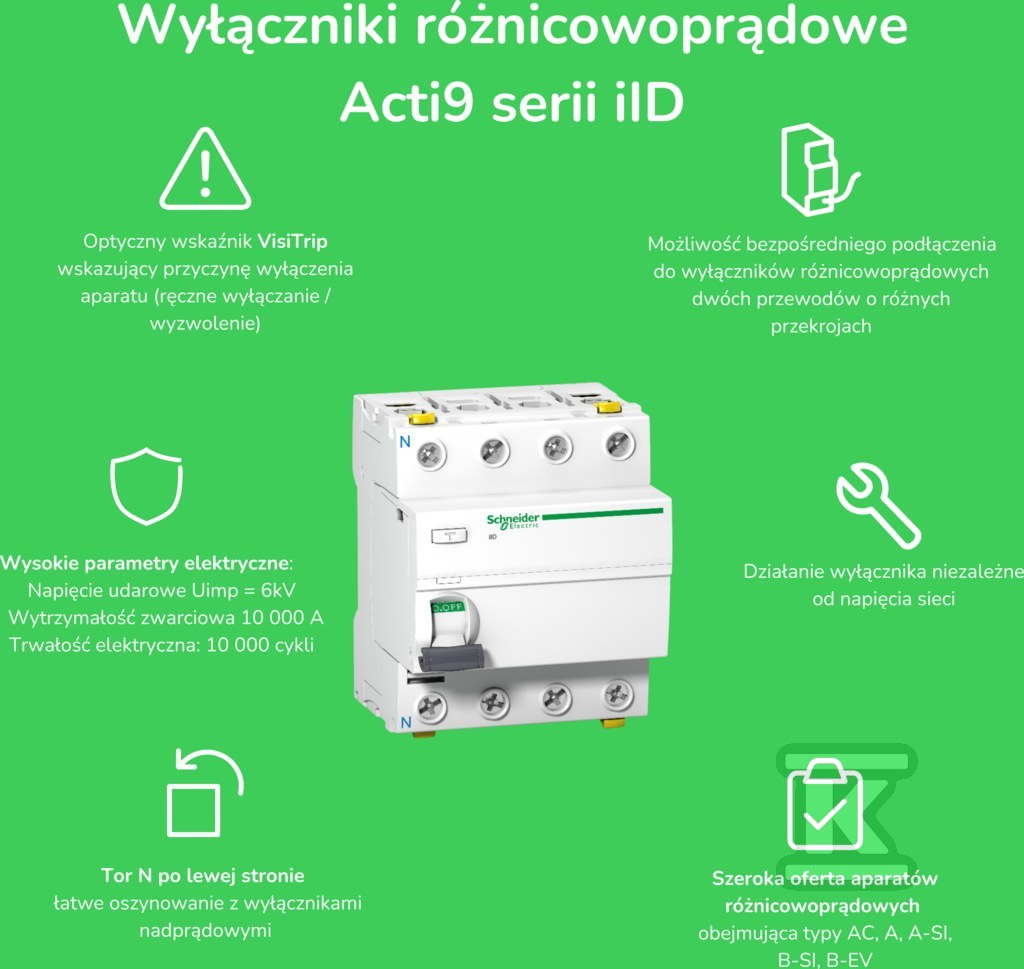

| Konstrukcja i funkcjonalność dla profesjonalistów | Podwójne zaciski: Umożliwiają podłączenie dwóch przewodów o różnych przekrojach (do 35 mm2 dla przewodów jednodrutowych i 25 mm2 dla wielożyłowych), co zwiększa elastyczność podczas montażu. |
| Zastosowanie i korzyści dla użytkownika końcowego | Wyłącznik różnicowoprądowy iID-25-4-30-A zapewnia kompleksową ochronę instalacji elektrycznej w domu lub firmie. Jego zadaniem jest minimalizowanie ryzyka porażenia prądem elektrycznym oraz zapobieganie uszkodzeniom urządzeń spowodowanym przepięciami lub zwarciami. Dzięki wysokiej czułości (30mA) zapewnia skuteczną ochronę nawet przed małymi prądami upływowymi, które mogą być niebezpieczne dla zdrowia. Prąd znamionowy 25A pozwala na zabezpieczenie większości standardowych obwodów elektrycznych w budynkach mieszkalnych i komercyjnych. Urządzenie pracuje w temperaturach od -25°C do 60°C, co gwarantuje niezawodność w różnych warunkach środowiskowych. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed ciałami stałymi większymi niż 12,5 mm. |
| Dodatkowe informacje | Napięcie znamionowe: 400 V |
Opis
Wyłącznik różnicowoprądowy iID-25-4-30-A 25A 4-biegunowy 30mA typ A o numerze katalogowym A9Z21425 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.08 x 0.1 m. Waga produktu wynosi 0.37 kg.
