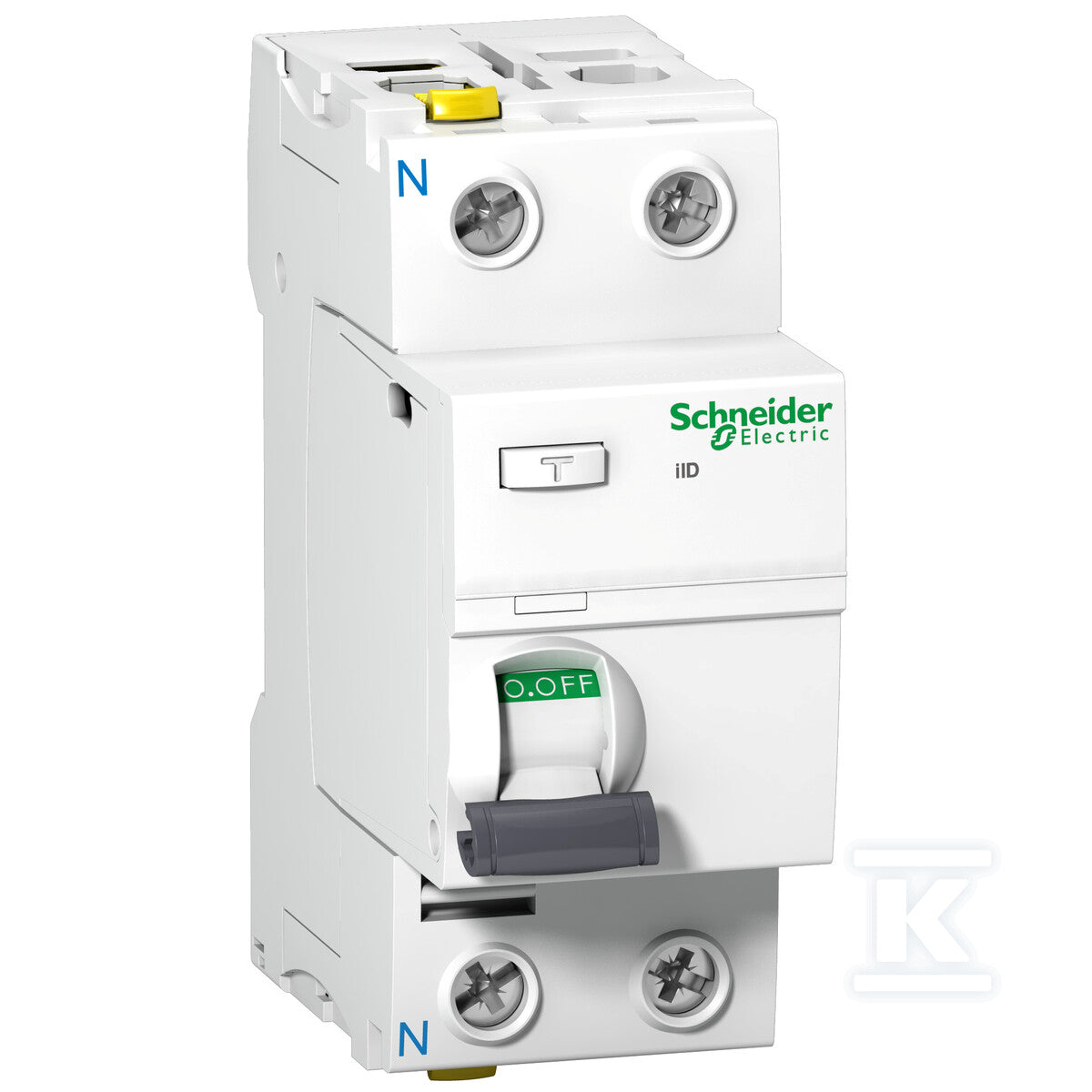

Wyłącznik różnicowoprądowy iID-25-2-10-AC 25A 2-biegunowy 10mA typ AC
Wyłącznik różnicowoprądowy iID-25-2-10-AC 25A 2-biegunowy 10mA typ AC
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | AC |
Co oznacza 25 A 10 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła ochrona przed porażeniem: wyłącznik zadziała już przy upływie 10 mA. Stosowany w pojedynczych obwodach o podwyższonym ryzyku, na przykład w łazienkach i przy wannach z hydromasażem.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH212 63A 2-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH257 63A 2-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
30 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 2 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Numer RAL (zbliżony) | 9003 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
|---|---|
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 3.2 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -5 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wymiar obudowy (zgodnie z DIN 43880) | 2 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | nie |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| Znamionowy prąd różnicowy | 0.01 A |
| dł/szer/wys/waga | 0,1 m / 0,08 m / 0,04 m / 0,226 kg |
Opis
Wyłącznik różnicowoprądowy iID-25-2-10-AC 25A 2-biegunowy 10mA typ AC o numerze katalogowym A9Z10225 w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.09 x 0.1 m. Waga produktu wynosi 0.23 kg.
