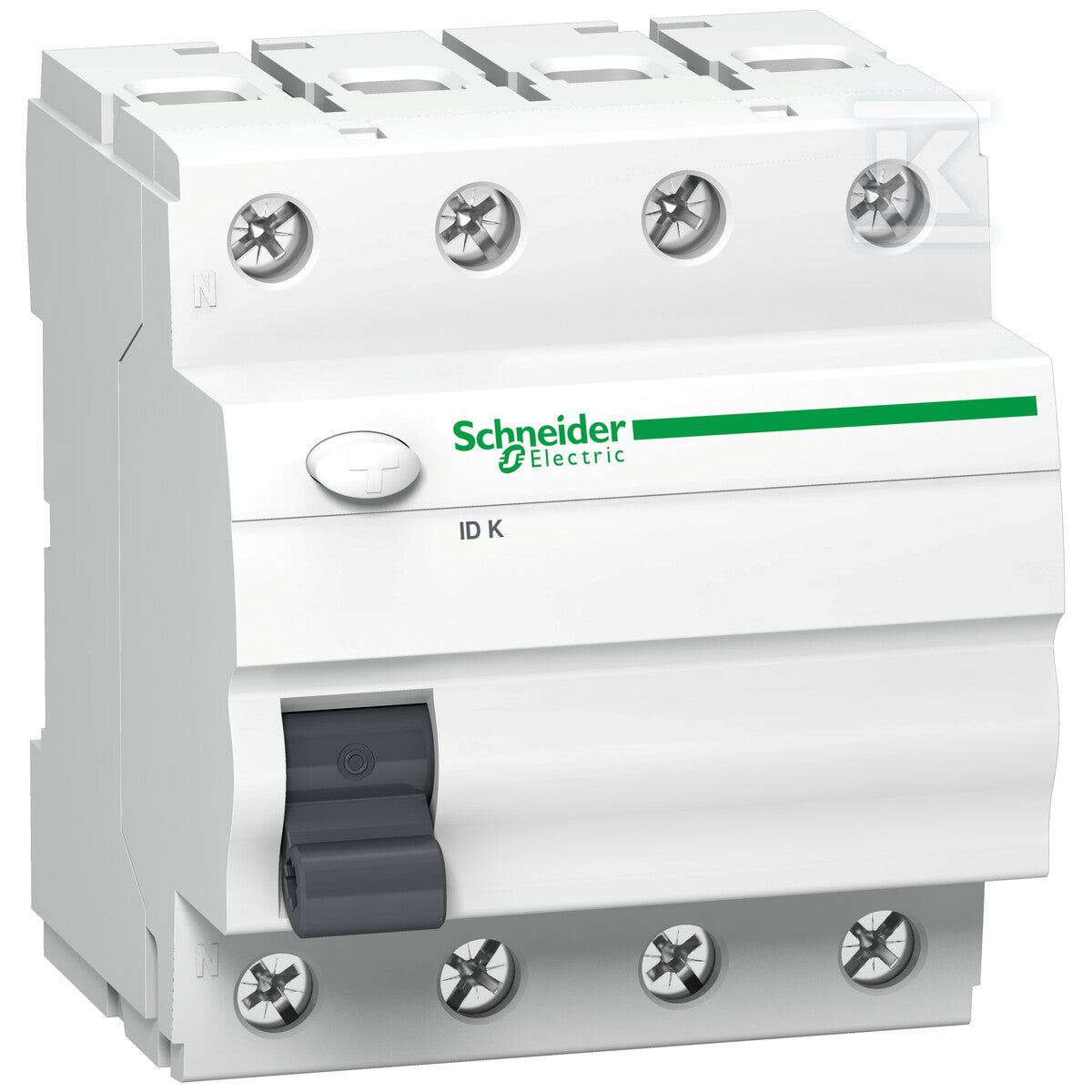

Wyłącznik różnicowoprądowy IDK-40-4-300-AC 40A 4-biegunowy 300mA typ AC
Wyłącznik różnicowoprądowy IDK-40-4-300-AC 40A 4-biegunowy 300mA typ AC
| Prąd znamionowy | 40 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | AC |
Co oznacza 40 A 300 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy 6kA PF6-40/4/03 |
EATON | ATO319 | typ AC | 300 mA | 40 szt. |
715,00 złbrutto
581,30 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, AC, 40A, 300mA, bezzwłoczny F204 AC-40/0.3 |
ABB | DCU425 | typ AC | 300 mA | na zamówienie |
572,26 złbrutto
465,25 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 3P+N 40A 300mA 6kA AC |
HAGER | CVD700 | typ AC | 300 mA | na zamówienie |
662,36 złbrutto
538,50 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P304 4P 40A 300MA TYP AC TX3 |
LEGRAND | HEC655 | typ AC | 300 mA | na zamówienie |
681,95 złbrutto
554,43 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH412 63A 4-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH418 63A 4-biegunowa 18 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
30 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Numer RAL (zbliżony) | 9003 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
|---|---|
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 3.6 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -5 ... 40 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wymiar obudowy (zgodnie z DIN 43880) | 4 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | nie |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.3 A |
| dł/szer/wys/waga/obj | 0,09 m / 0,084 m / 0,078 m / 0,344 kg / 0,001 m3 |
Opis
Wyłącznik różnicowoprądowy IDK-40-4-300-AC 40A 4-biegunowy 300mA typ AC o numerze katalogowym A9Z06440 w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria K60. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.09 x 0.08 m. Waga produktu wynosi 0.34 kg.
