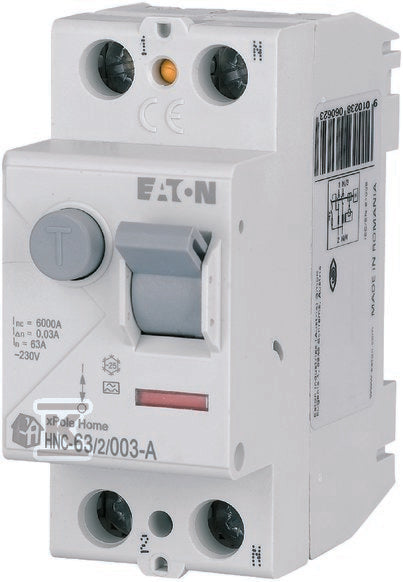

Wyłącznik różnicowoprądowy 6kA typ A HNC-63/2/003-A
Wyłącznik różnicowoprądowy 6kA typ A HNC-63/2/003-A
| Prąd znamionowy | 63 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | A |
Co oznacza 63 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy 1P+N 63A/30mA Typ A QuickConnect |
HAGER | CVD674 | typ A | 30 mA | 20 szt. |
594,09 złbrutto
483,00 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI-P2 A 63/0.03 |
ETI | CLP307 | typ A | 30 mA | 9 szt. |
362,12 złbrutto
294,41 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P302 2P 63A 30MA TYP A TX3 |
LEGRAND | HEC661 | typ A | 30 mA | 3 szt. |
704,25 złbrutto
572,56 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy iID-63-2-30-A 63A 2-biegunowy 30mA typ A |
SCHNEIDER ELECTRIC | GDM452 | typ A | 30 mA | na zamówienie |
662,97 złbrutto
539,00 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 2P, A, 63A, 30mA, bezzwłoczny F202 A-63/0.03 |
ABB | ACU198 | typ A | 30 mA | na zamówienie |
589,08 złbrutto
478,93 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 45 mm |
| Liczba biegunów | 2 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1.5 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1.5 ... 16 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 6 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,088 m / 0,079 m / 0,04 m / 0,216 kg |
Opis
Wyłącznik różnicowoprądowy 6kA typ A HNC-63/2/003-A o numerze katalogowym 194686 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę EATON, seria HNC. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.08 x 0.09 m. Waga produktu wynosi 0.22 kg.
