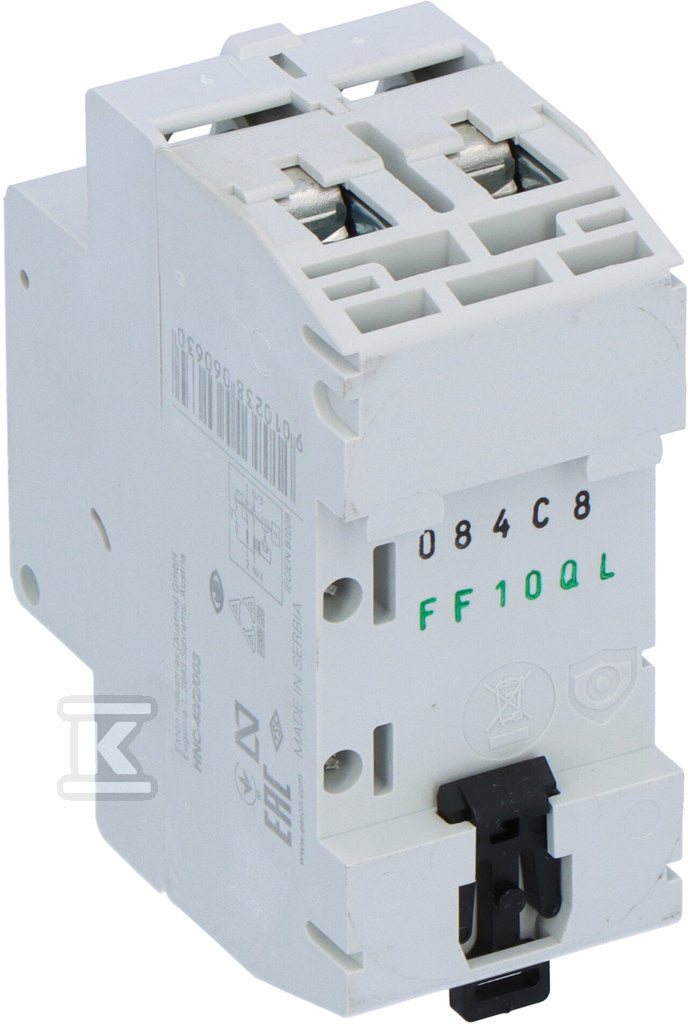

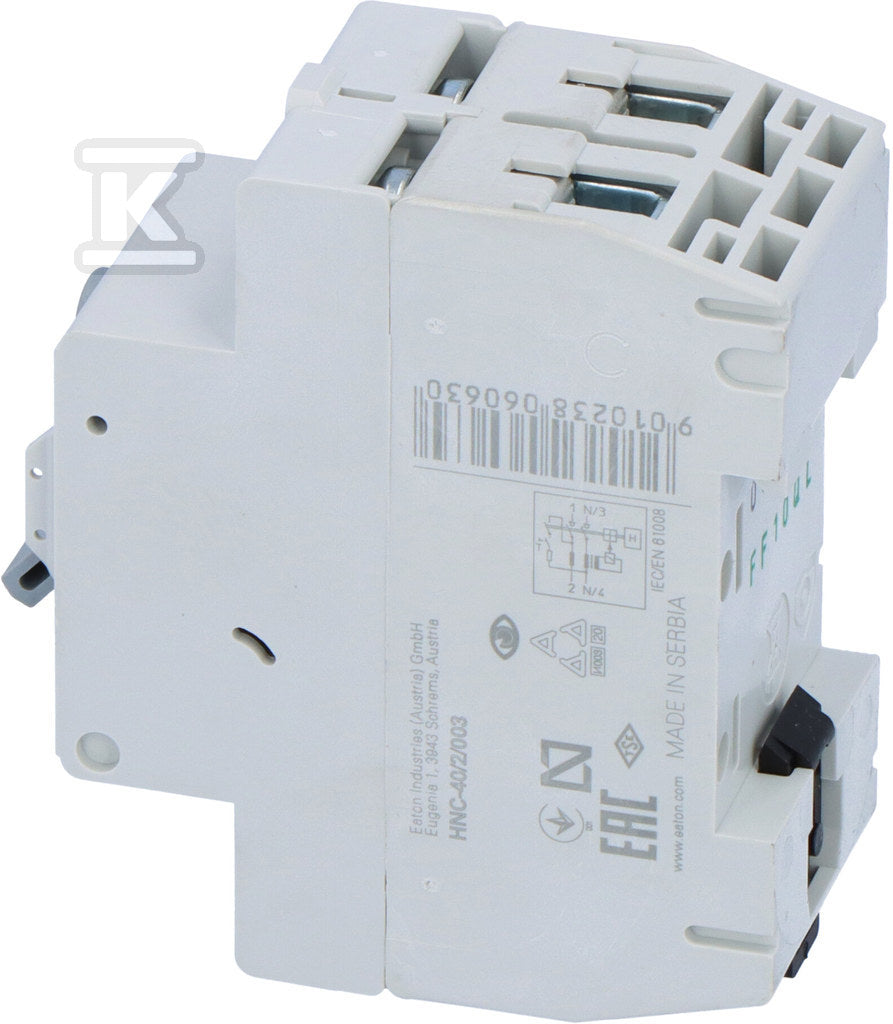

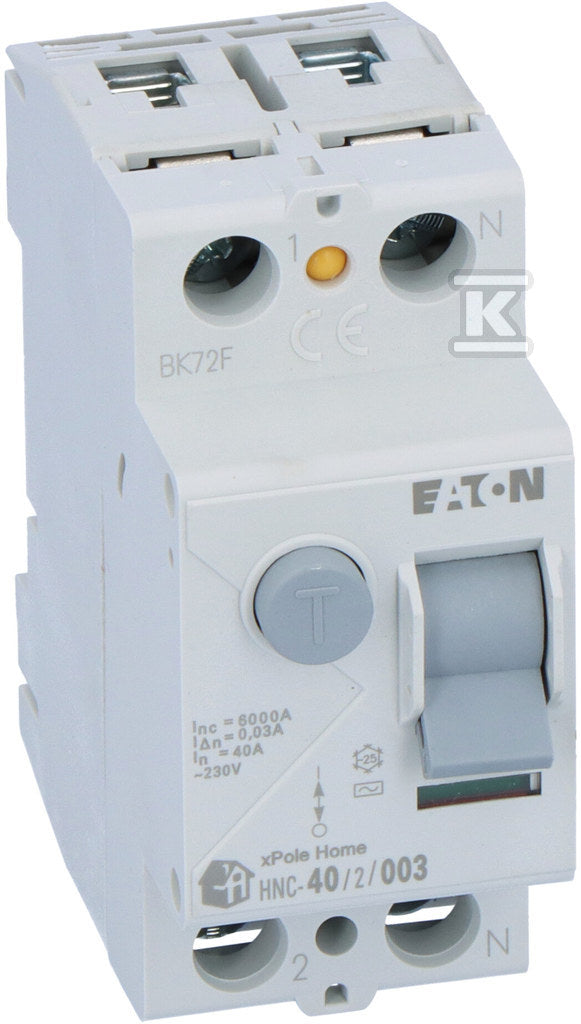

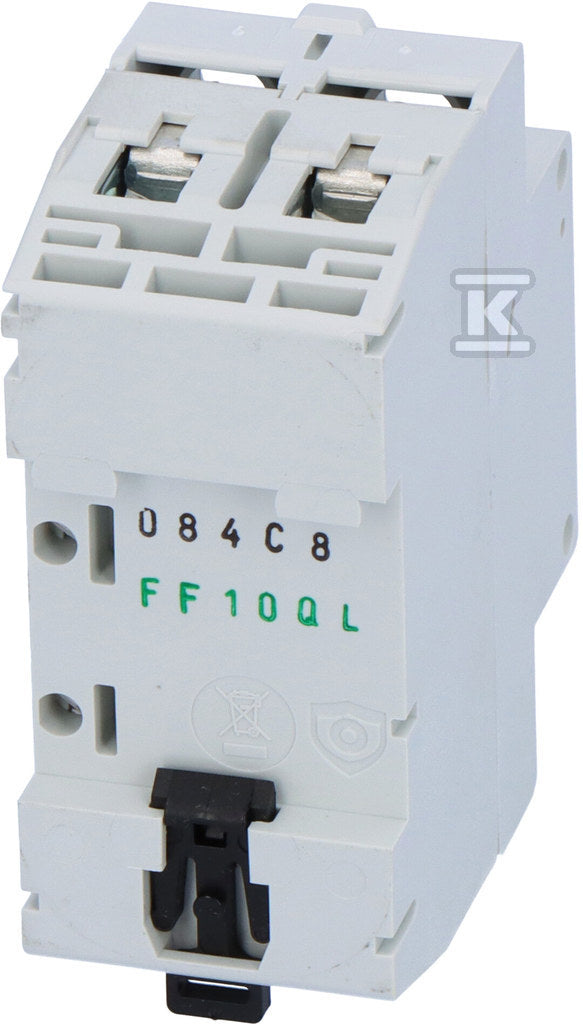

Wyłącznik różnicowoprądowy 6kA typ AC HNC-40/2/003
Wyłącznik różnicowoprądowy 6kA typ AC HNC-40/2/003
| Prąd znamionowy | 40 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | AC |
Co oznacza 40 A 30 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy IDK-40-2-30-AC 40A 2-biegunowy 30mA typ AC |
SCHNEIDER ELECTRIC | ASG638 | typ AC | 30 mA | 134 szt. |
336,27 złbrutto
273,39 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 40A, 30mA, 2 biegunowy, typ AC |
HAGER | HDD759 | typ AC | 30 mA | 123 szt. |
335,67 złbrutto
272,90 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P302 2P 40A 30MA TYP AC TX3 |
LEGRAND | HEC643 | typ AC | 30 mA | 43 szt. |
349,95 złbrutto
284,51 złnetto
|
Zobacz |
 FH202 AC-40/0,03 Wyłącznik różnicowo-prądowy 2-polowy |
ABB | HDM318 | typ AC | 30 mA | 23 szt. |
231,54 złbrutto
188,24 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI6-P2 AC 40/0.03 |
ETI | CLG896 | typ AC | 30 mA | na zamówienie |
259,78 złbrutto
211,20 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 40A, 30mA, 2-biegunowy typ AC RCD/40A/2P NEO |
NEO | DJL806 | brak danych | brak danych | na zamówienie |
59,19 złbrutto
48,12 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 45 mm |
| Liczba biegunów | 2 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1.5 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1.5 ... 16 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 6 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,087 m / 0,078 m / 0,041 m / 0,21 kg |
Opis
Wyłącznik różnicowoprądowy 6kA typ AC HNC-40/2/003 o numerze katalogowym 194691 w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę EATON, seria HNC. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.08 x 0.09 m. Waga produktu wynosi 0.21 kg.
