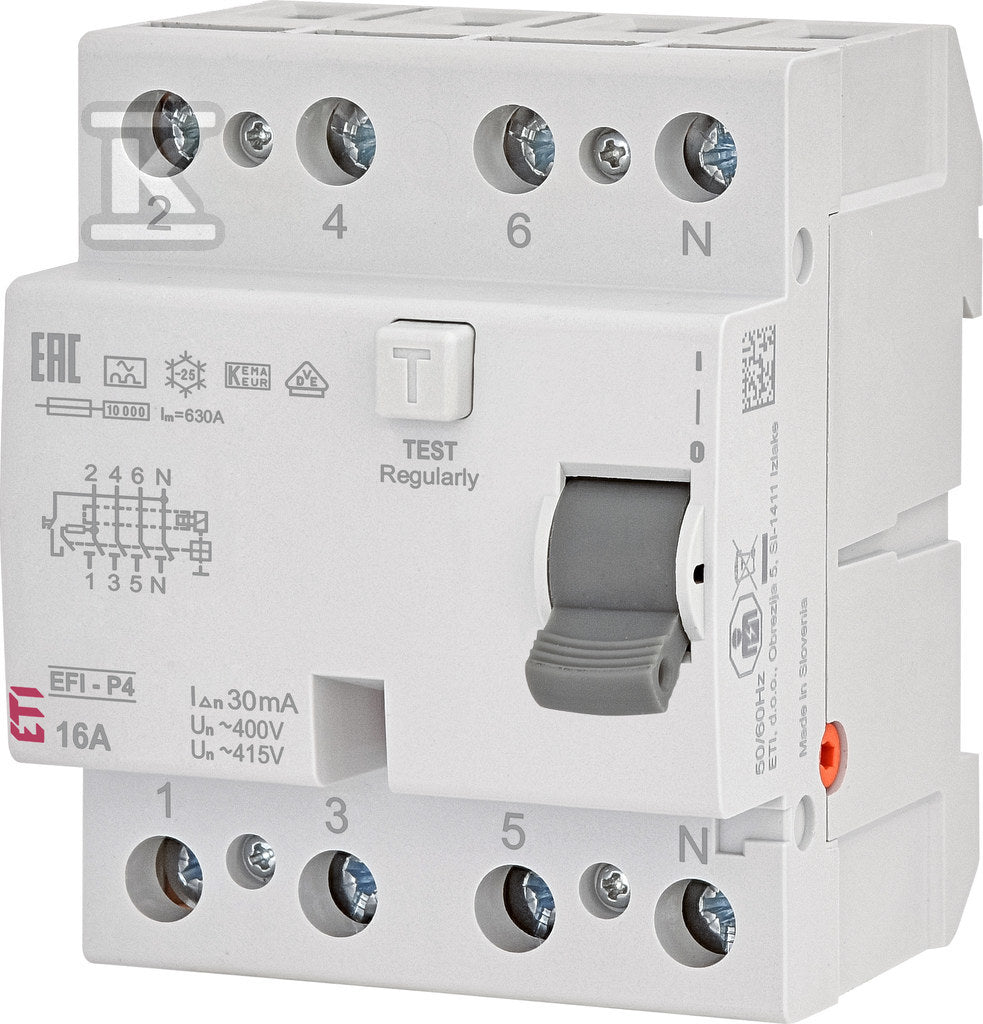

Wyłącznik różnicowoprądowy EFI-P4 A 16/0.03
Wyłącznik różnicowoprądowy EFI-P4 A 16/0.03
| Prąd znamionowy | 16 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
Co oznacza 16 A 30 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 16A/30mA A QC/QB |
HAGER | CVC999 | typ A | 30 mA | 3 szt. |
2.023,35 złbrutto
1.645,00 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ10/L1NL2NL3N/12E
ETI
Izolowana szyna zbiorcza IZ16/L1NL2NL3N/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
17 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 68 mm |
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Odporność na udar prądowy | 0.4 kA |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 25 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 25 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 4 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga/obj | 0,092 m / 0,075 m / 0,078 m / 0,273 kg / 0,001 m3 |
Opis
Wyłącznik różnicowoprądowy EFI-P4 A 16/0.03 o numerze katalogowym 002061510 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.08 x 0.09 m. Waga produktu wynosi 0.27 kg.
