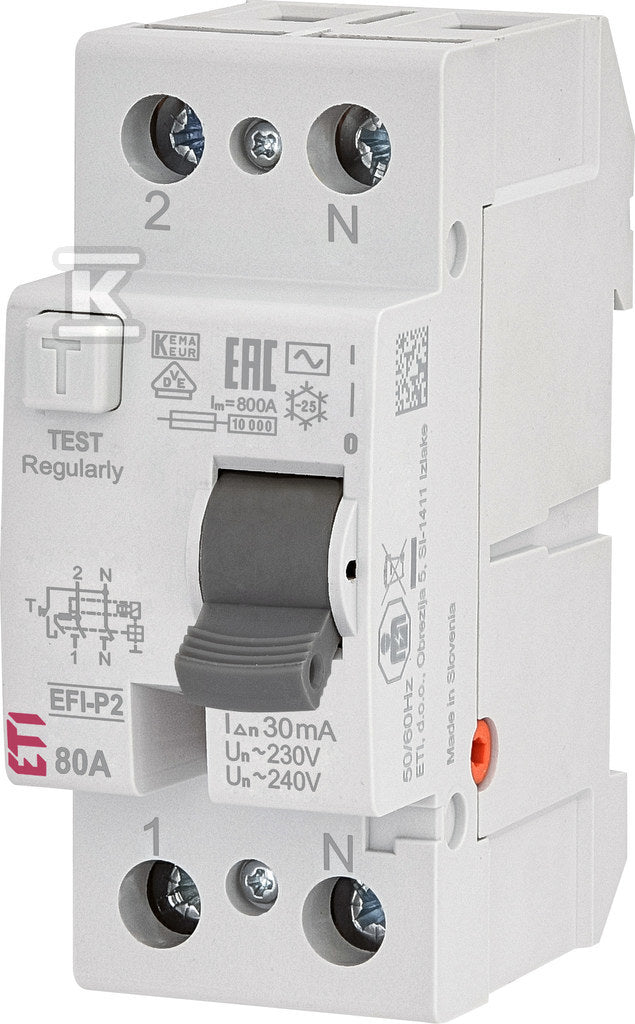

Wyłącznik różnicowoprądowy EFI-P2 AC 80/0.03
Wyłącznik różnicowoprądowy EFI-P2 AC 80/0.03
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 80 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 240 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | AC |
Co oznacza 80 A 30 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ16/2F/12
ETI
Izolowana szyna zbiorcza IZ16/2F/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
17 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 68 mm |
| Liczba biegunów | 2 |
| Napięcie znamionowe | 240 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Odporność na udar prądowy | 0.4 kA |
| Prąd znamionowy | 80 A |
| Przekrój przyłączanego przewodu jednodrutowego | 25 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 25 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 2 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,092 m / 0,039 m / 0,078 m / 0,171 kg |
Opis
Wyłącznik różnicowoprądowy EFI-P2 AC 80/0.03 o numerze katalogowym 002061214 w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.17 kg.
