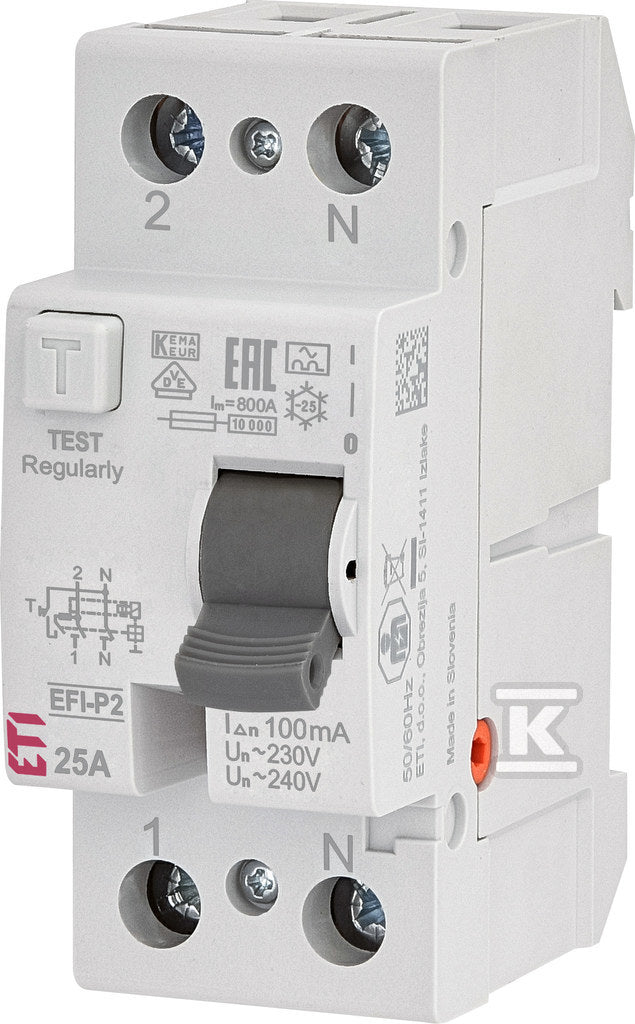

Wyłącznik różnicowoprądowy EFI-P2 A 25/0.1
Wyłącznik różnicowoprądowy EFI-P2 A 25/0.1
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 240 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
Co oznacza 25 A 100 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa i zabezpieczenie grupy obwodów: 100 mA nie zapewnia ochrony przed porażeniem, ale wyłączy upływ, który mógłby spowodować pożar. Bywa stosowany jako stopień nadrzędny nad wyłącznikami 30 mA.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów jednofazowych: porównuje prąd w przewodzie fazowym i neutralnym i rozłącza oba.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ16/2F/12
ETI
Izolowana szyna zbiorcza IZ16/2F/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
17 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 68 mm |
| Liczba biegunów | 2 |
| Napięcie znamionowe | 240 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Odporność na udar prądowy | 0.4 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 25 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 25 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 2 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Znamionowy prąd różnicowy | 0.1 A |
| dł/szer/wys/waga | 0,092 m / 0,039 m / 0,078 m / 0,164 kg |
Opis
Wyłącznik różnicowoprądowy EFI-P2 A 25/0.1 o numerze katalogowym 002061121 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.16 kg.
