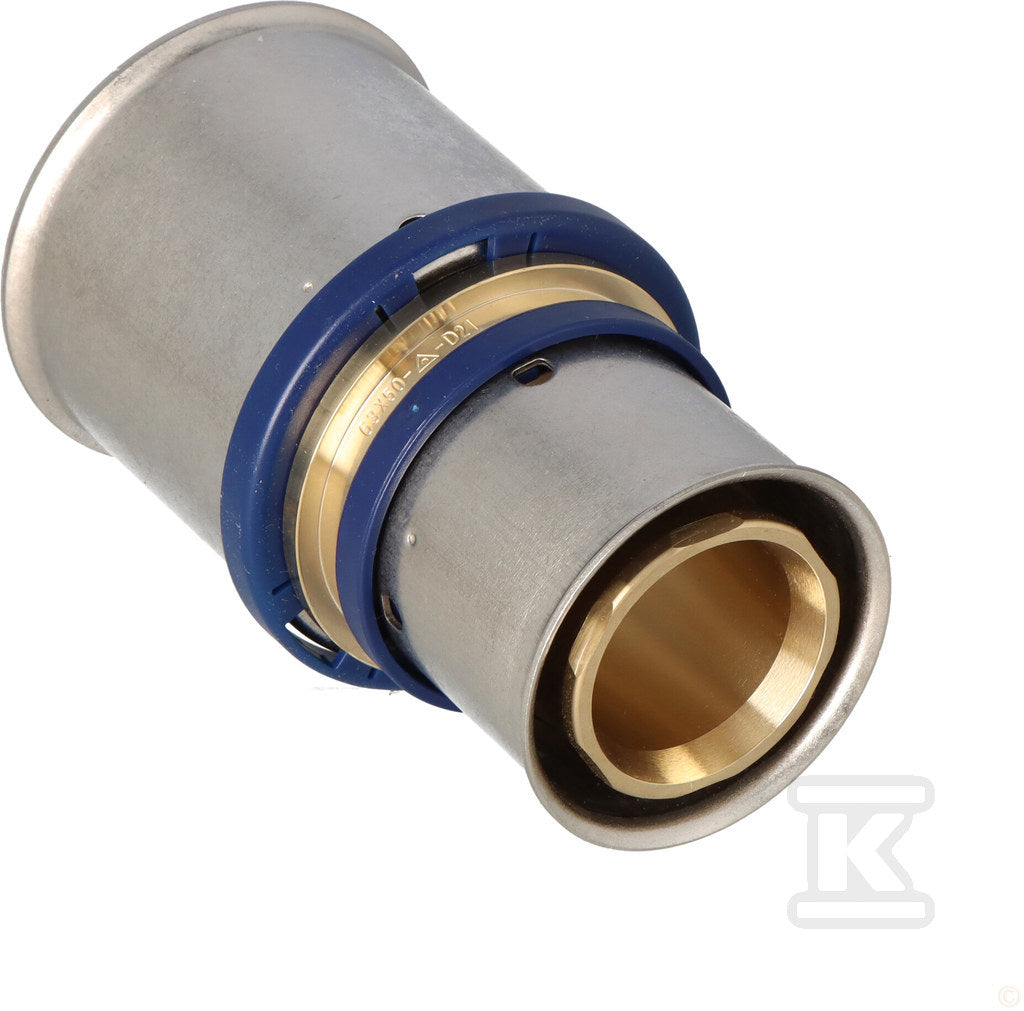

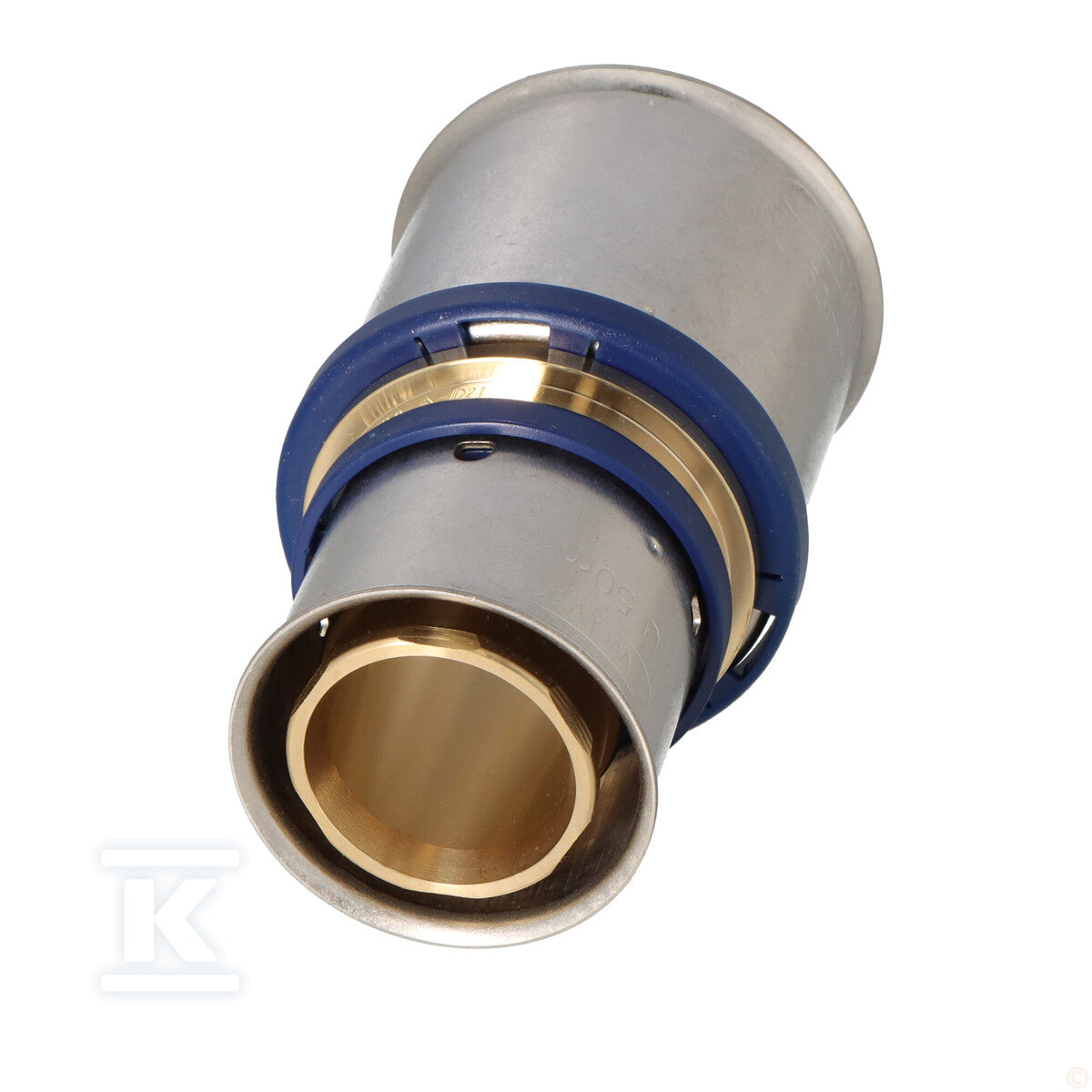

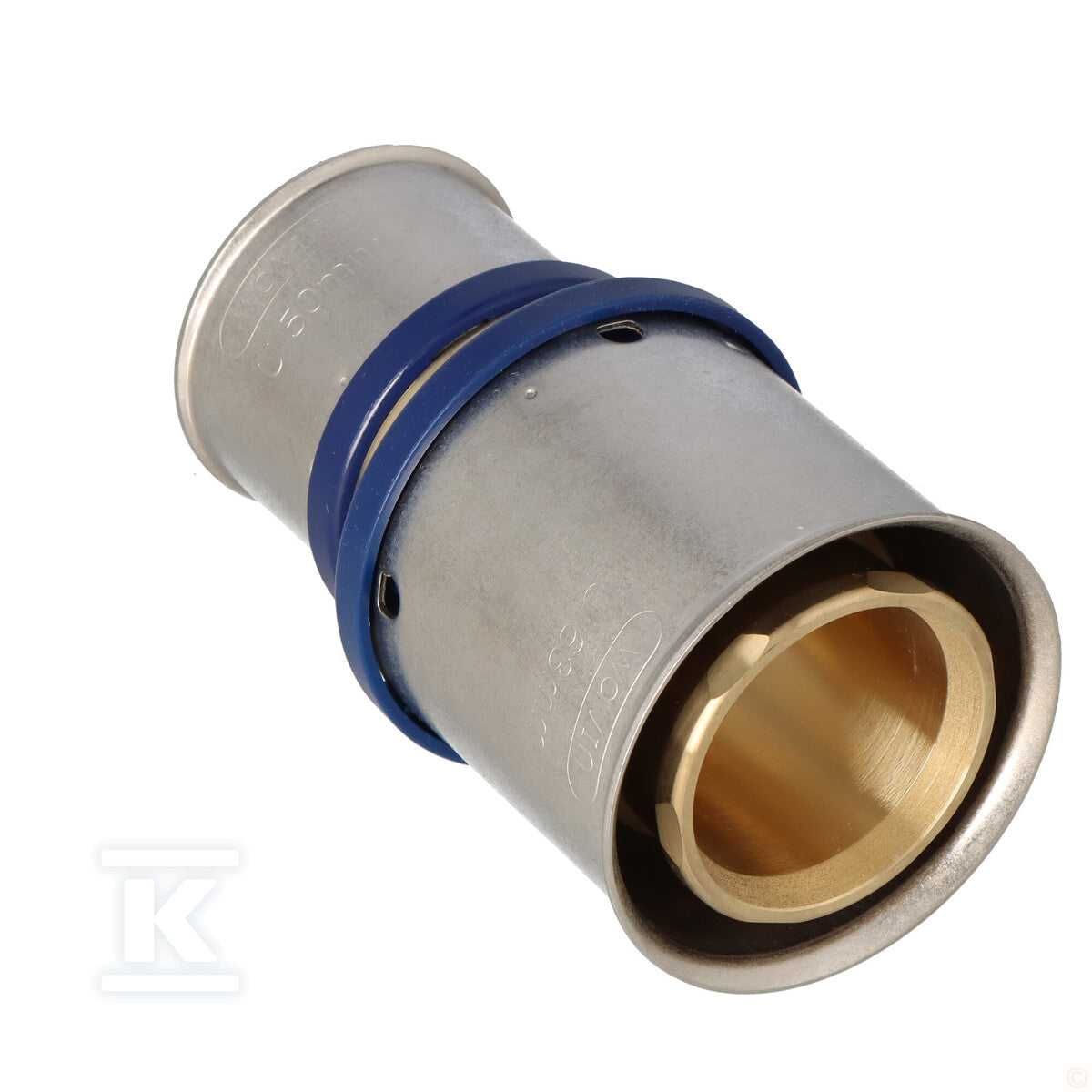

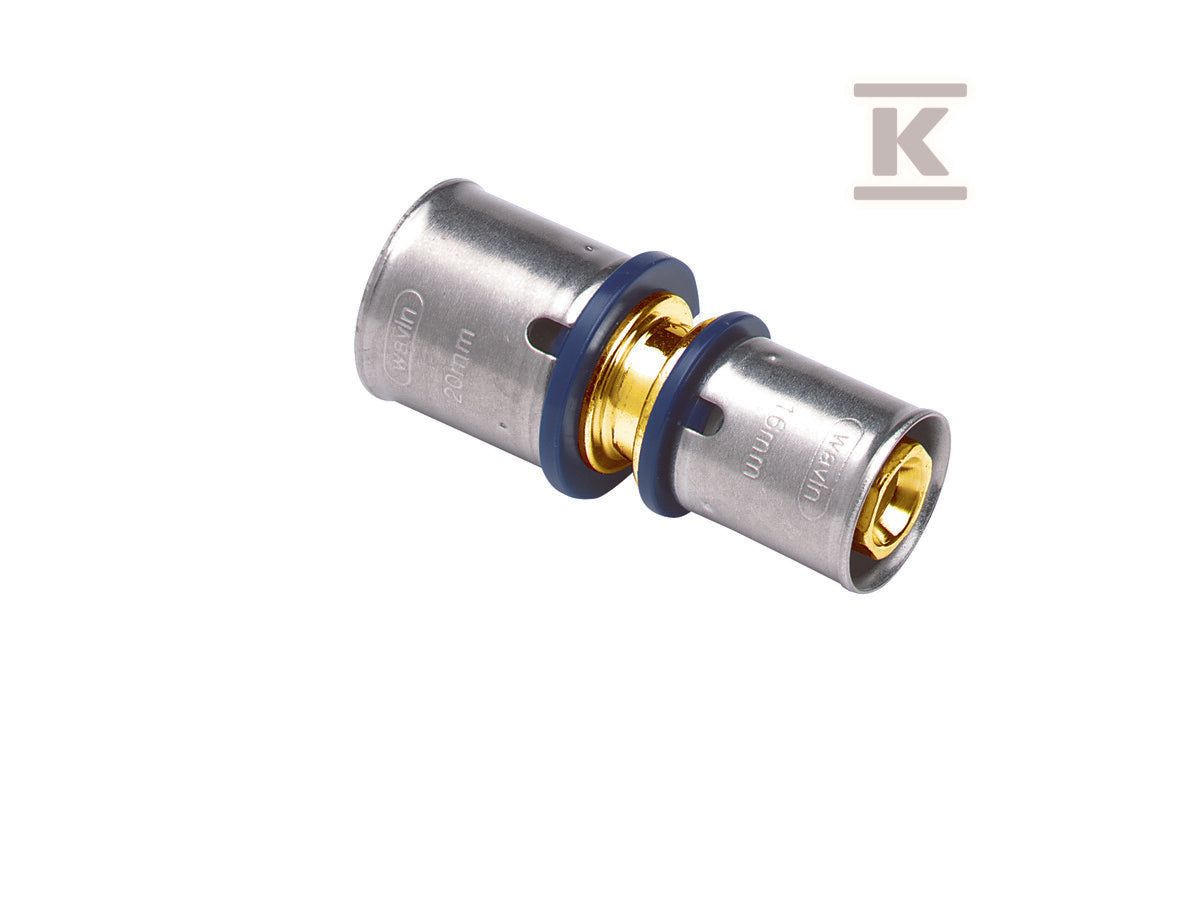

Złączka red M1 c/z woda PN10 63x50 DRL
572,41 zł
Sale price
572,41 zł
Regular price
Skip to product information
Złączka red M1 c/z woda PN10 63x50 DRL
Cena za szt.
572,41 złbrutto
465,37 złnettoVAT 23%, cena za szt.
Od ręki: 4 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości?
Przy zamówieniach projektowych wycenimy całą listę materiałów.
Zapytaj o ofertę
Zamów z listy indeksów
IndeksHCA513
Kod producenta 3090824
EAN4063876082941
SeriaTIGRIS
Parametry kluczowePełna specyfikacja (55)
| Średnica nominalna połączenia 1 | DN 50 |
|---|---|
| Materiał | Mosiądz |
| Długość | 122 mm |
| Długość połączenia 1 | 79 mm |
| Długość połączenia 2 | 55 mm |
| Długość robocza połączenia 1 | 20 mm |
| Długość robocza połączenia 2 | 12 mm |
| Grubość ściany połączenia 1 | 4.5 mm |
Specyfikacja techniczna
55 parametrów z karty producenta| Certyfikat DIN-CERTCO | nie |
|---|---|
| Certyfikat Gastec QA | nie |
| Certyfikat KIWA | tak |
| Długość | 122 mm |
| Długość połączenia 1 | 79 mm |
| Długość połączenia 2 | 55 mm |
| Długość robocza połączenia 1 | 20 mm |
| Długość robocza połączenia 2 | 12 mm |
| Gatunek materiału połączenia 1 | Inne |
| Gatunek materiału połączenia 2 | Inne |
| Główny kolor złącza | Inne |
| Grubość ściany połączenia 1 | 4.5 mm |
| Grubość ściany połączenia 2 | 4.5 mm |
| Kąt łuku | 0 ° |
| Klasa sztywności obwodowej | Inne |
| Kod profilu połączenia 1 (do szczęk zaciskowych) | U-kształtny |
| Kod profilu połączenia 2 (do szczęk zaciskowych) | U-kształtny |
| Maks. ciśnienie robocze przy maks. średniej temperaturze | 6 bar |
| Maks. temperatura medium (ciągła) | 95 °C |
| Maksymalne ciśnienie robocze przy 20°C | 10 bar |
| Materiał | Mosiądz |
| Materiał połączenia 1 | Mosiądz |
| Materiał połączenia 2 | Mosiądz |
| Materiał uszczelki | Kauczuk monomeryczny etylen-propylen-dien (EDPM) |
| Minimalna temperatura medium (ciągła) | 5 °C |
| Model | Jednoczęściowy |
| Model mimośrodowy | nie |
| Model redukcyjny | tak |
| Model/kształt/forma | Prosty |
|---|---|
| Numer RAL | 4 |
| Obróbka powierzchni połączenia 1 | Stan surowy |
| Obróbka powierzchni połączenia 2 | Stan surowy |
| Połączenie 1 | Mufa zaciskowa |
| Połączenie 2 | Mufa zaciskowa |
| Rura systemowa | tak |
| Średnia temperatura (praca ciągła) | 0 - 85 ... 0 - 85 °C |
| Średnica nominalna połączenia 1 | DN 50 |
| Średnica nominalna połączenia 2 | DN 40 |
| Średnica zewnętrzna rury połączenia 1 | 63 mm |
| Średnica zewnętrzna rury połączenia 2 | 50 mm |
| Wartość Zeta | 0.9 |
| Wysoka wytrzymałość na rozciąganie | tak |
| Z izolacją termiczną | nie |
| Z kołnierzem oporowym | tak |
| Z odpływem | nie |
| Z odpowietrznikiem | nie |
| Z uszczelkami | tak |
| Zabezpieczenie powierzchni połączenia 1 | Stan surowy |
| Zabezpieczenie powierzchni połączenia 2 | Stan surowy |
| Zaślepiona | nie |
| Znak jakości DVGW dla gazu | nie |
| Znak jakości DVGW dla wody | tak |
| Znak jakości Gastec QA | nie |
| Znormalizowany współczynnik wymiarów (SDR) | 0 |
| dł/szer/wys/waga/obj | 0,122 m / 0,072 m / 0,07 m / 0,742 kg / 0,001 m3 |
Opis
Złączka red M1 c/z woda PN10 63x50 DRL o numerze katalogowym 3090824 w kategorii Kształtki Wavin Tigris, System Wavin Tigris. Produkt wyprodukowany przez markę WAVIN, seria TIGRIS. ZŁĄCZKA o wymiarach 0.07 x 0.07 x 0.12 m. Waga produktu wynosi 0.75 kg.
