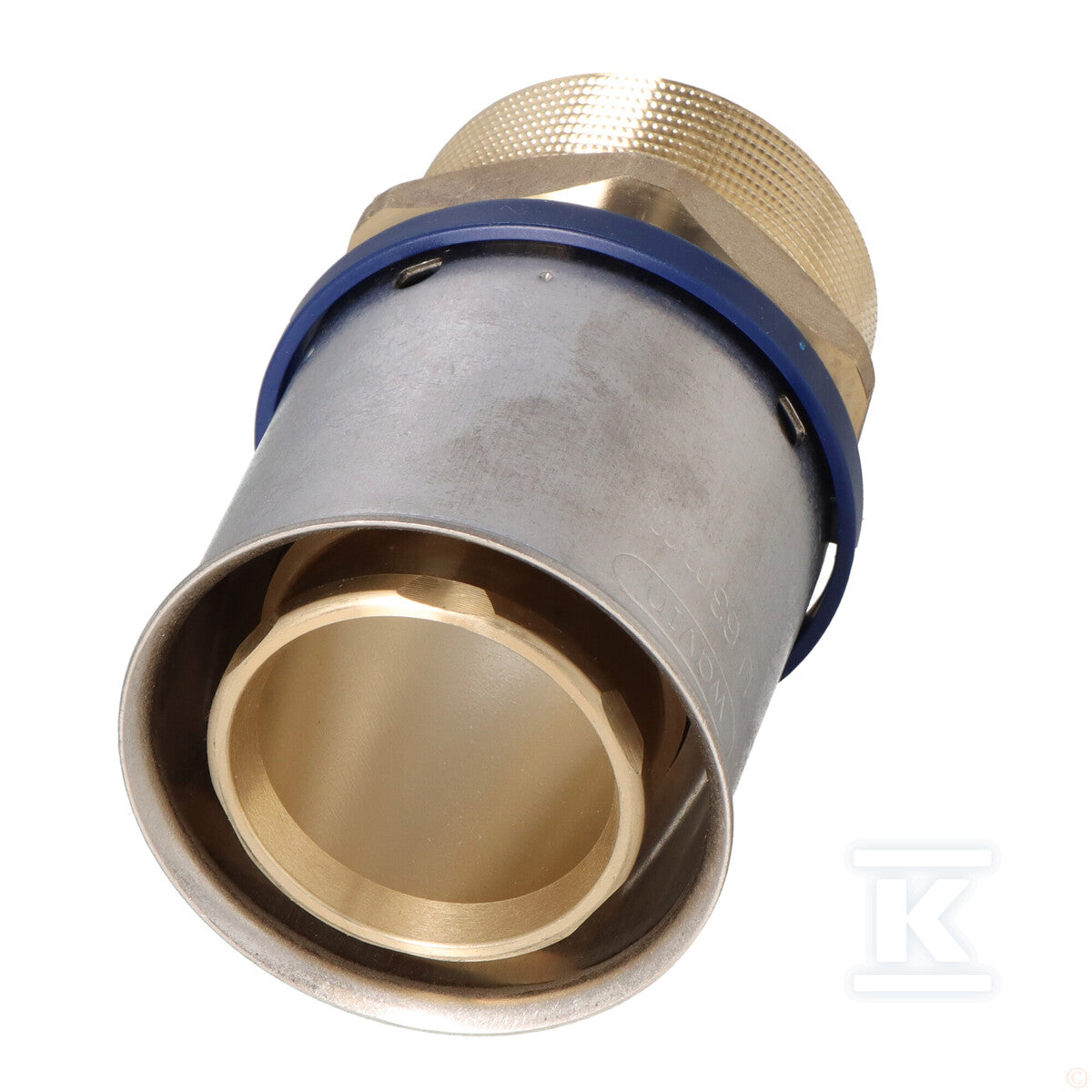

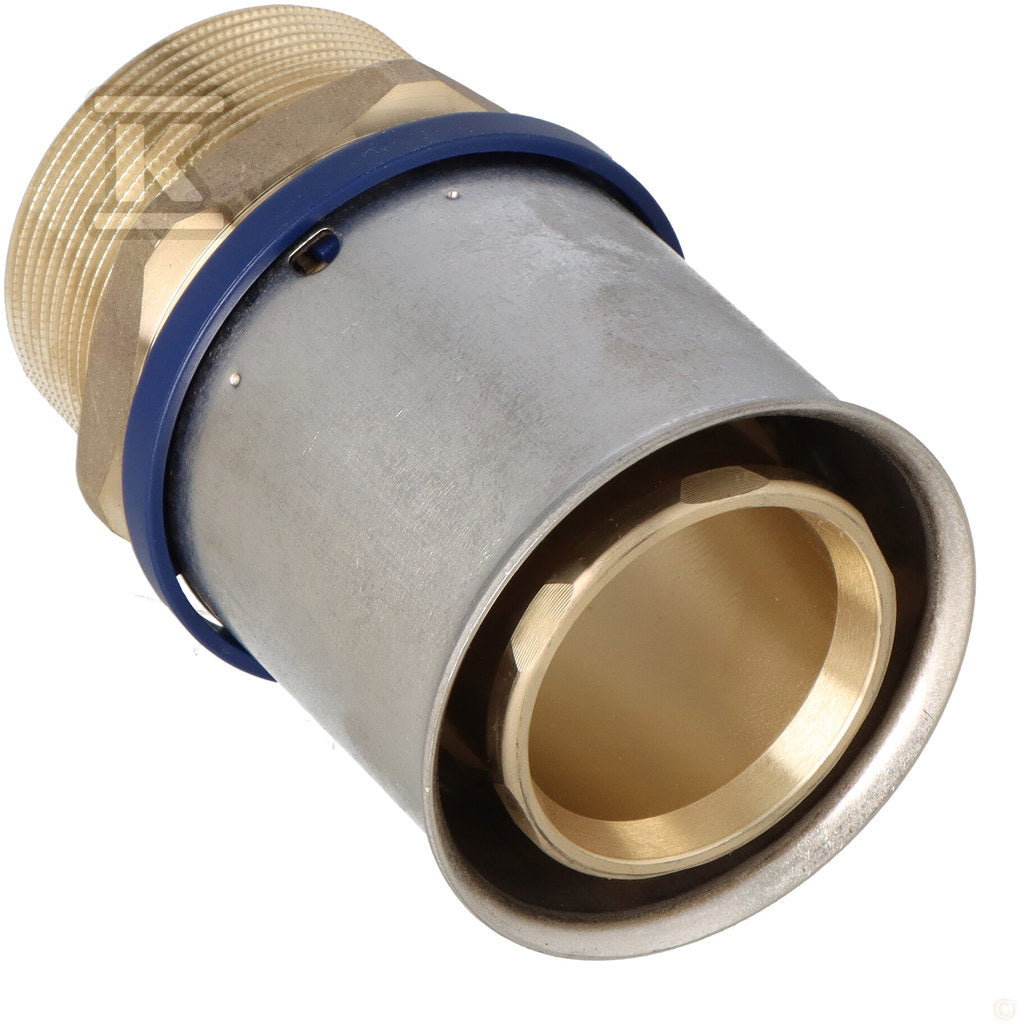

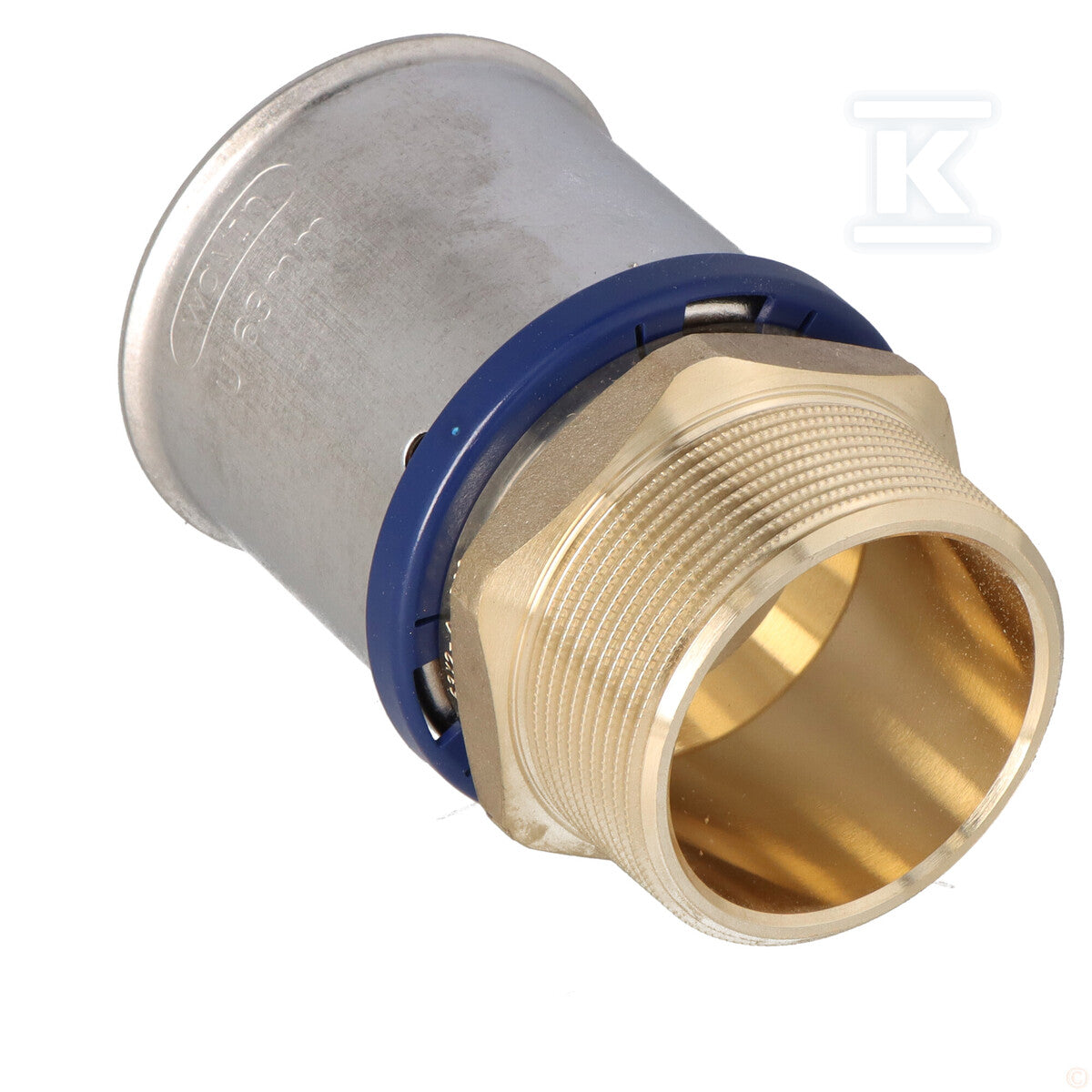

Złączka GZ M1 c/z woda PN10 63x2" DRL
829,93 zł
Sale price
829,93 zł
Regular price
Skip to product information
Złączka GZ M1 c/z woda PN10 63x2" DRL
Cena za szt.
829,93 złbrutto
674,74 złnettoVAT 23%, cena za szt.
Od ręki: 11 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości?
Przy zamówieniach projektowych wycenimy całą listę materiałów.
Zapytaj o ofertę
Zamów z listy indeksów
IndeksHCA493
Kod producenta 3090826
EAN4063876100515
SeriaTIGRIS
Parametry kluczowePełna specyfikacja (56)
| Średnica nominalna połączenia 1 | DN 63 |
|---|---|
| Materiał | Mosiądz |
| Długość | 108 mm |
| Długość połączenia 1 | 59 mm |
| Długość połączenia 2 | 45 mm |
| Długość robocza połączenia 1 | 60 mm |
| Długość robocza połączenia 2 | 25 mm |
| Grubość ściany połączenia 1 | 15.6 mm |
Do pobrania
Specyfikacja techniczna
56 parametrów z karty producenta| Aprobata typu zgodnie z BBR/EKS | nie |
|---|---|
| Certyfikat DIN-CERTCO | nie |
| Certyfikat Gastec QA | nie |
| Certyfikat KIWA | nie |
| Długość | 108 mm |
| Długość połączenia 1 | 59 mm |
| Długość połączenia 2 | 45 mm |
| Długość robocza połączenia 1 | 60 mm |
| Długość robocza połączenia 2 | 25 mm |
| Gatunek materiału połączenia 1 | Inne |
| Gatunek materiału połączenia 2 | Inne |
| Główny kolor złącza | Inne |
| Grubość ściany połączenia 1 | 15.6 mm |
| Grubość ściany połączenia 2 | 6.9 mm |
| Kąt łuku | 0 ° |
| Klasa sztywności obwodowej | Inne |
| Kod profilu połączenia 1 (do szczęk zaciskowych) | U-kształtny |
| Kod profilu połączenia 2 (do szczęk zaciskowych) | U-kształtny |
| Maks. ciśnienie robocze przy maks. średniej temperaturze | 6 bar |
| Maks. temperatura medium (ciągła) | 85 °C |
| Maksymalne ciśnienie robocze przy 20°C | 10 bar |
| Materiał | Mosiądz |
| Materiał połączenia 1 | Mosiądz |
| Materiał połączenia 2 | Mosiądz |
| Materiał uszczelki | Kauczuk monomeryczny etylen-propylen-dien (EDPM) |
| Minimalna temperatura medium (ciągła) | 5 °C |
| Model | Jednoczęściowy |
| Model mimośrodowy | nie |
| Model redukcyjny | nie |
|---|---|
| Model/kształt/forma | Prosty |
| Numer RAL | 4 |
| Obróbka powierzchni połączenia 1 | Stan surowy |
| Obróbka powierzchni połączenia 2 | Stan surowy |
| Połączenie 1 | Mufa zaciskowa |
| Połączenie 2 | Gwint zewnętrzny gazowy stożkowy (BSPT) |
| Rura systemowa | nie |
| Średnia temperatura (praca ciągła) | 85 ... 85 °C |
| Średnica nominalna połączenia 1 | DN 63 |
| Średnica nominalna połączenia 2 | DN 65 |
| Średnica zewnętrzna rury połączenia 1 | 63 mm |
| Średnica zewnętrzna rury połączenia 2 | 50.8 mm |
| Wartość Zeta | 0 |
| Wysoka wytrzymałość na rozciąganie | tak |
| Z izolacją termiczną | nie |
| Z kołnierzem oporowym | tak |
| Z odpływem | nie |
| Z odpowietrznikiem | nie |
| Z uszczelkami | tak |
| Zabezpieczenie powierzchni połączenia 1 | Stan surowy |
| Zabezpieczenie powierzchni połączenia 2 | Cynowanie |
| Zaślepiona | nie |
| Znak jakości DVGW dla gazu | nie |
| Znak jakości DVGW dla wody | tak |
| Znak jakości Gastec QA | nie |
| Znormalizowany współczynnik wymiarów (SDR) | 0 |
| dł/szer/wys/waga/obj | 0,107 m / 0,072 m / 0,071 m / 0,742 kg / 0,001 m3 |
Opis
Złączka GZ M1 c/z woda PN10 63x2" DRL o numerze katalogowym 3090826 w kategorii Kształtki Wavin Tigris, System Wavin Tigris. Produkt wyprodukowany przez markę WAVIN, seria TIGRIS. ZŁĄCZKA o wymiarach 0.08 x 0.08 x 0.11 m. Waga produktu wynosi 0.75 kg.
