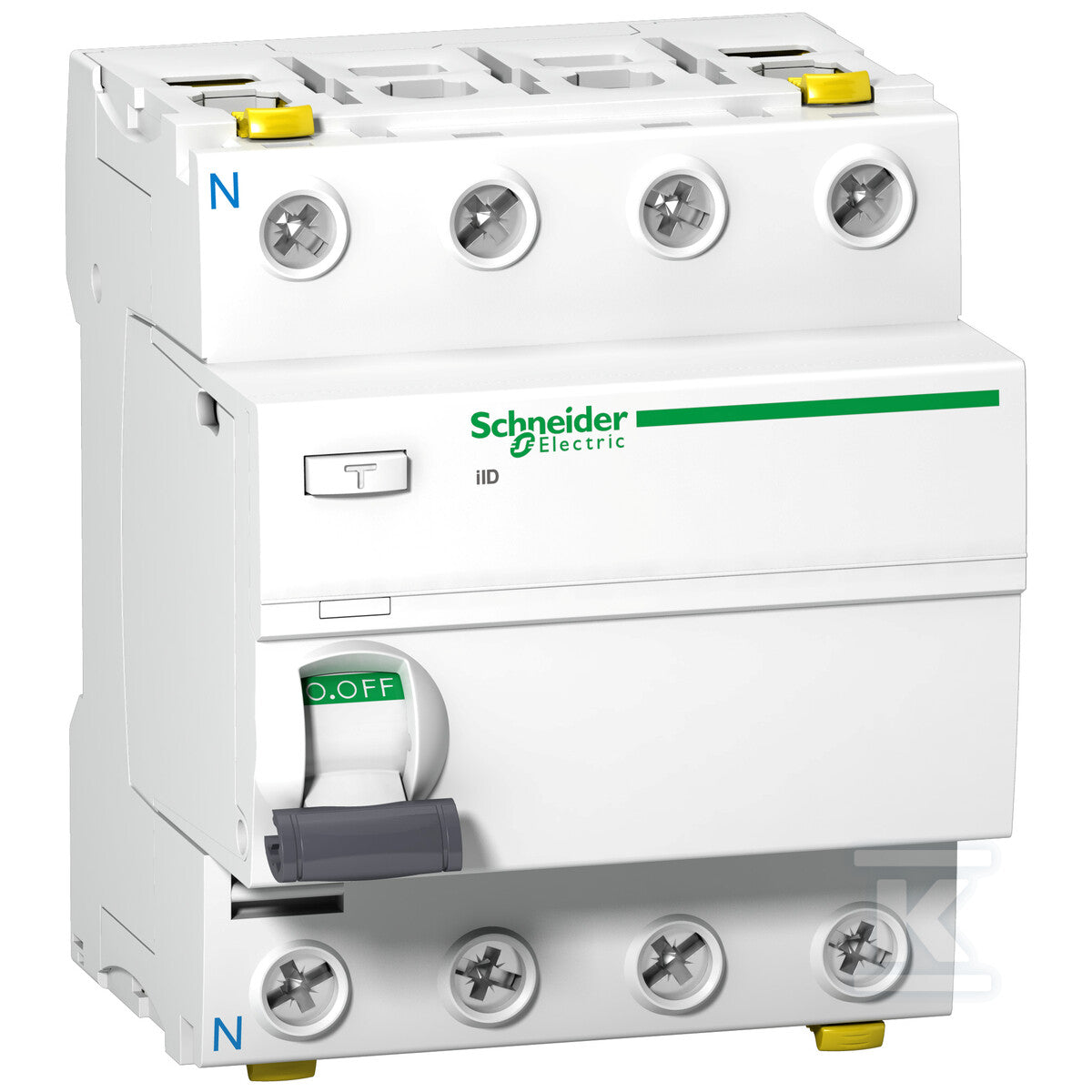

Wyłącznik różnicowoprądowy Acti9 iID-100-4-100-A 100A 4-biegunowy 100mA typ A
Wyłącznik różnicowoprądowy Acti9 iID-100-4-100-A 100A 4-biegunowy 100mA typ A
| Prąd znamionowy | 100 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
Co oznacza 100 A 100 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa i zabezpieczenie grupy obwodów: 100 mA nie zapewnia ochrony przed porażeniem, ale wyłączy upływ, który mógłby spowodować pożar. Bywa stosowany jako stopień nadrzędny nad wyłącznikami 30 mA.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy PFIM PFIM-100/4/01-A |
EATON | HDA191 | typ A | 100 mA | 4 szt. |
2.995,05 złbrutto
2.435,00 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI-4 A 100/0.1 |
ETI | CQD114 | typ A | 100 mA | na zamówienie |
1.287,16 złbrutto
1.046,47 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH412 63A 4-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH418 63A 4-biegunowa 18 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
33 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Numer RAL (zbliżony) | 9003 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 100 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 7 W |
|---|---|
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wymiar obudowy (zgodnie z DIN 43880) | 4 |
| Wytrzymałość zwarciowa (Icw) | 1.5 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| Znamionowy prąd różnicowy | 0.1 A |
| dł/szer/wys/waga/obj | 0,1 m / 0,085 m / 0,075 m / 0,375 kg / 0,001 m3 |
| Wyłącznik skutecznie chroni przed | Porażeniem prądem elektrycznym (zgodnie z normą IEC 60364) |
| Przekroje przewodów przyłączeniowych mieszczą się w zakresie | Przewody jednodrutowe: 1-35 mm2 |
| Produkt spełnia wymagania norm | EN/IEC 61008-1 — dla wyłączników różnicowoprądowych bez zabezpieczenia nadprądowego |
Opis
Wyłącznik różnicowoprądowy Acti9 iID-100-4-100-A 100A 4-biegunowy 100mA typ A o numerze katalogowym A9Z22491 w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.09 x 0.1 x 0.08 m. Waga produktu wynosi 0.39 kg.
