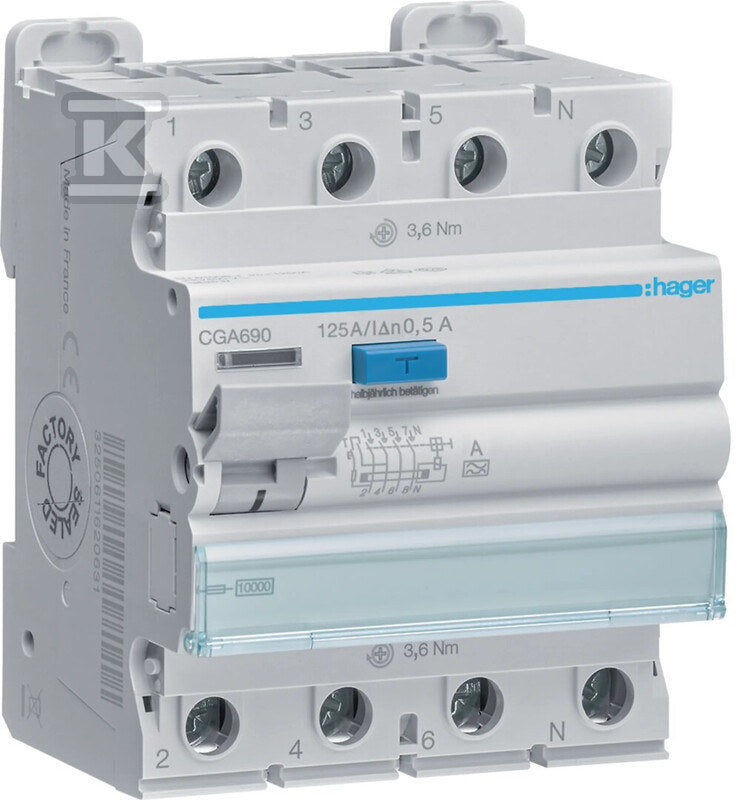

Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A
  • Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A
  • Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A
Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A
HAGERWyłączniki różnicowoprądowe typ A

Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A

Cena za szt.
2.248,44 złbrutto 1.828,00 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCLH983
Kod producenta CGA690
EAN3250611624424
SeriaRCCB

W skrócie

Pełna karta techniczna (28)
125A
Prąd znamionowy
4P
Bieguny
0,5A
Znamionowy prąd różni...
A
Typ
415V AC
Napięcie
4moduły
Szerokość
IP20
Stopień ochrony
70mm
Głębokość wbudowania

Karta techniczna

28 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

7 parametrów
Prąd znamionowy
125 A
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50/60 Hz
Odporność na udar prądowy
3 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

4 parametry
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,5 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Ochrona selektywna
nie
Wytrzymałość zwarciowa (Icw)
10 kA

Bieguny

1 parametr
Liczba biegunów
4

Montaż i podłączenie

6 parametrów
Szerokość w modułach
4 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70 mm
Sposób montażu
Szyna DIN
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 50 mm²
Przewód wielożyłowy (przekrój)
1 ... 35 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
70 mm
Szerokość
72 mm
Wysokość
86 mm
Waga
0,369 kg

Pozostałe

2 parametry
Wyzwalanie krótkozwłoczne
nie
Z blokadą
tak

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

70 mm 72 mm 86 mmwaga 0,369 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CLH983
Kod producenta
 CGA690
EAN
3250611624424
Marka i seria
HAGER, seria RCCB
Jednostka sprzedaży
szt.
Stan
na zamówienie
Wysyłka
termin potwierdzimy po zamówieniu

Co oznacza 125 A 500 mA typ A?

Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

500mAPrąd różnicowyIΔn, czułość zadziałania

Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.

ATyp wyłącznikajakie prądy upływu wykrywa

Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.

125APrąd znamionowyIn

Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.

4PLiczba biegunówtory rozłączane

Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
