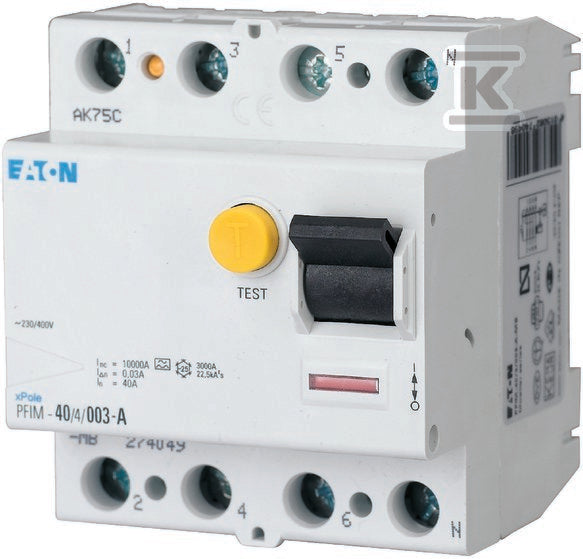

Wyłącznik różnicowoprądowy 4-biegunowy PFIM-40/4/003-G-MW
Wyłącznik różnicowoprądowy 4-biegunowy PFIM-40/4/003-G-MW
| Prąd znamionowy | 40 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | AC |
Co oznacza 40 A 30 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy IDK-40-4-30-AC 40A 4-biegunowy 30mA typ AC |
SCHNEIDER ELECTRIC | ASG640 | typ AC | 30 mA | 349 szt. |
419,61 złbrutto
341,15 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy RX3 4P 40A 30MA TYP AC |
LEGRAND | HEC688 | typ AC | 30 mA | 165 szt. |
376,08 złbrutto
305,76 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 40A, 30mA, 4 biegunowy, typ AC |
HAGER | HDD761 | typ AC | 30 mA | 54 szt. |
432,96 złbrutto
352,00 złnetto
|
Zobacz |
 FH204 AC-40/0,03 Wyłącznik różnicowo-prądowy 4-polowy |
ABB | HDM320 | typ AC | 30 mA | 6 szt. |
308,04 złbrutto
250,44 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI6-P4 AC 40/0.03 |
ETI | CLG897 | typ AC | 30 mA | na zamówienie |
460,08 złbrutto
374,05 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 40A, 30mA, 4-biegunowy typ AC RCD/40A/4P NEO |
NEO | DJL808 | brak danych | brak danych | na zamówienie |
80,42 złbrutto
65,38 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej EVG-4PHAS/12MODUL
EATON
Szyna łączeniowa 3+N fazowa EVGK-3PHAS/N/8MODUL/LS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
29 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 70.5 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 3 kA |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1.5 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1.5 ... 16 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
|---|---|
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wymiar obudowy (zgodnie z DIN 43880) | 1 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | tak |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0.5 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,071 m / 0,07 m / 0,082 m / 0,344 kg |
Opis
Wyłącznik różnicowoprądowy 4-biegunowy PFIM-40/4/003-G-MW o numerze katalogowym 235453 w kategorii Wyłączniki różnicowoprądowe - pozostałe, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę EATON, seria PFIM. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.07 x 0.07 m. Waga produktu wynosi 0.34 kg.
