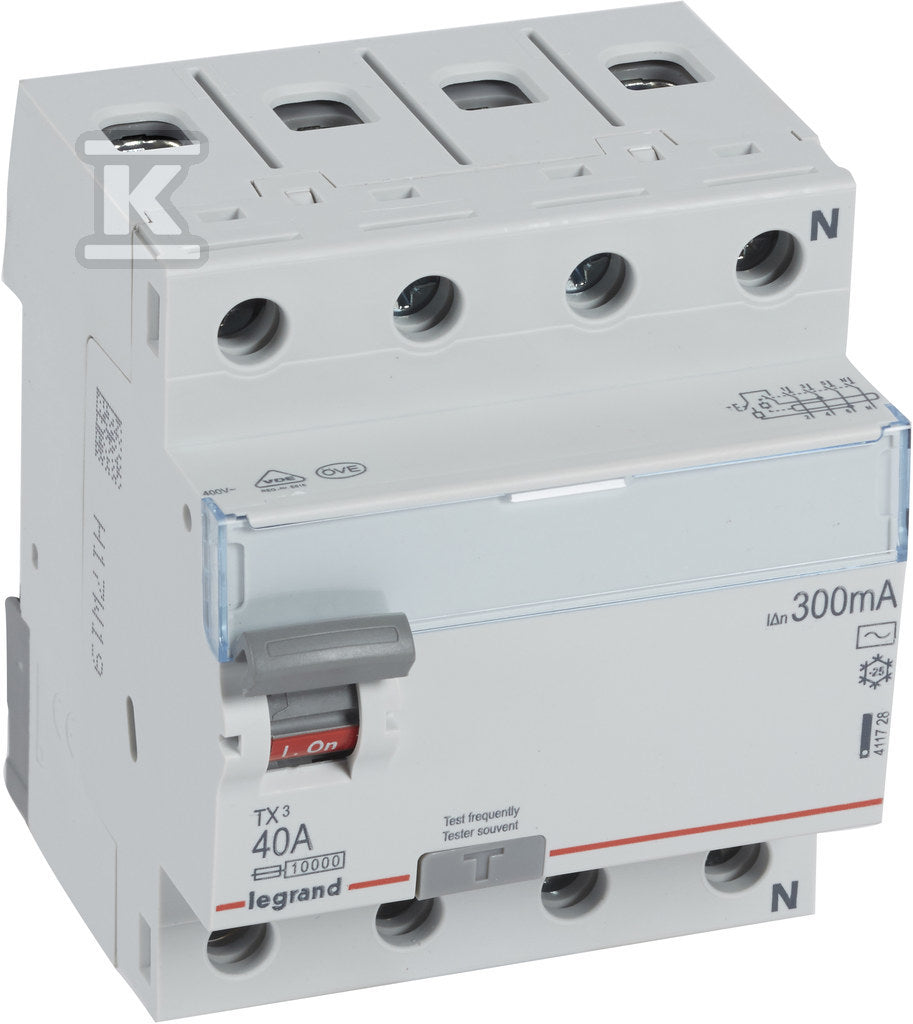

Wyłącznik różnicowoprądowy P304 4P 40A 300MA TYP AC TX3
Wyłącznik różnicowoprądowy P304 4P 40A 300MA TYP AC TX3
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 40 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | AC |
Co oznacza 40 A 300 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy 6kA PF6-40/4/03 |
EATON | ATO319 | typ AC | 300 mA | 40 szt. |
715,00 złbrutto
581,30 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy IDK-40-4-300-AC 40A 4-biegunowy 300mA typ AC |
SCHNEIDER ELECTRIC | ASG645 | typ AC | 300 mA | 4 szt. |
471,46 złbrutto
383,30 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, AC, 40A, 300mA, bezzwłoczny F204 AC-40/0.3 |
ABB | DCU425 | typ AC | 300 mA | na zamówienie |
572,26 złbrutto
465,25 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 3P+N 40A 300mA 6kA AC |
HAGER | CVD700 | typ AC | 300 mA | na zamówienie |
662,36 złbrutto
538,50 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
LEGRAND
Szyna grzebieniowa, 4P, 80A 14 modułów BIS4-3PN-56
LEGRAND
Szyna grzebieniowa, 4P, 63A 3 moduły BIS4-3PN-12
LEGRAND
Ogranicznik przepięć T2 20 KA 4P
LEGRAND
Lampka sygnalizacyjna LED, L 311, czerwona
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 35 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.3 A |
| dł/szer/wys/waga/obj | 0,101 m / 0,079 m / 0,091 m / 0,332 kg / 0,001 m3 |
Opis
Wyłącznik różnicowoprądowy P304 4P 40A 300MA TYP AC TX3 o numerze katalogowym 411728 w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę LEGRAND, seria P30TX. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.09 x 0.08 x 0.1 m. Waga produktu wynosi 0.33 kg.
