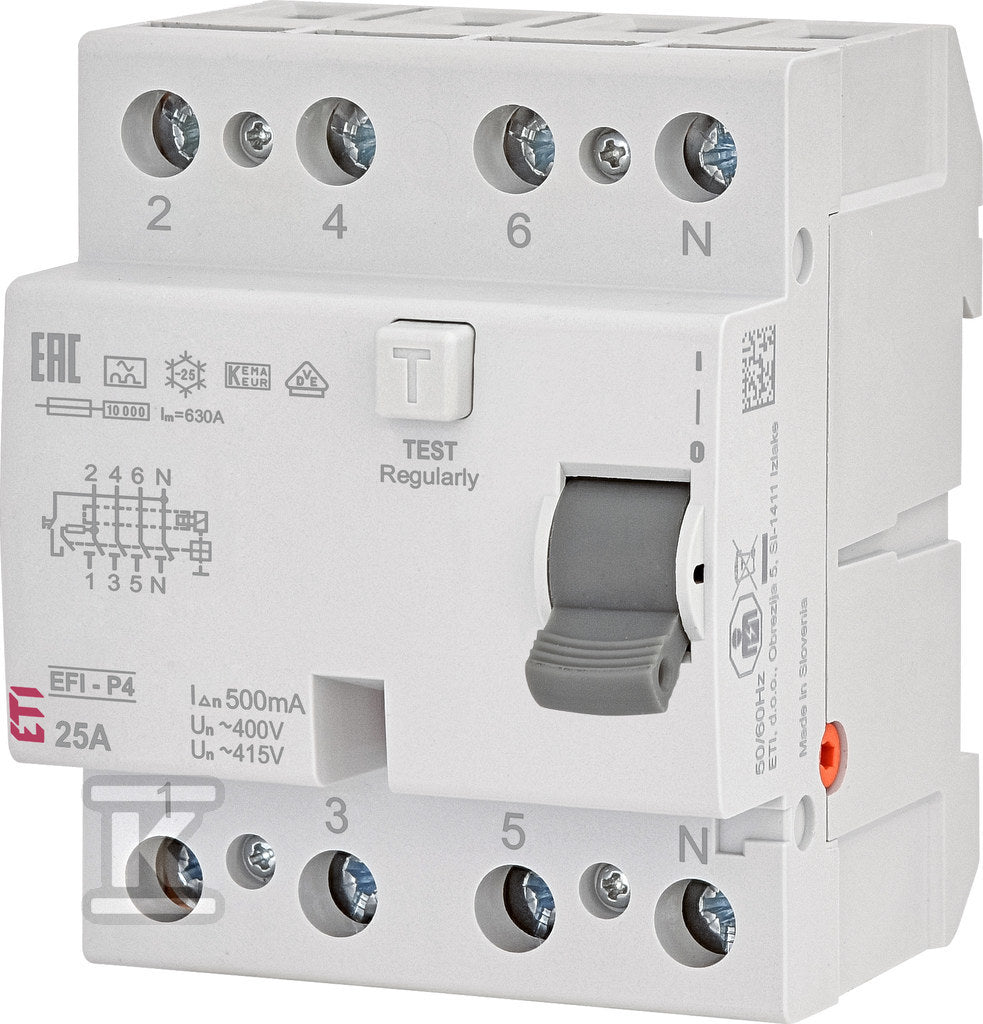

Wyłącznik różnicowoprądowy EFI-P4 A 25/0.5
Wyłącznik różnicowoprądowy EFI-P4 A 25/0.5
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
Co oznacza 25 A 500 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ10/L1NL2NL3N/12E
ETI
Izolowana szyna zbiorcza IZ16/L1NL2NL3N/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
18 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 68 mm |
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Odporność na udar prądowy | 0.4 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 25 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 25 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 4 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Znamionowy prąd różnicowy | 0.5 A |
| dł/szer/wys/waga/obj | 0,092 m / 0,075 m / 0,078 m / 0,273 kg / 0,001 m3 |
| Cechy konstrukcyjne i zastosowanie | Wyłącznik został zaprojektowany z myślą o łatwości użytkowania i niezawodności. Posiada wskaźnik pozycji styków głównych, który ułatwia identyfikację stanu urządzenia (ON/OFF). Przycisk "Test" pozwala regularnie sprawdzać jego funkcjonalność. Zaciski przyłączeniowe przystosowane są do przewodów o przekroju 25 mm2, zarówno jednodrutowych jak i wielożyłowych. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Urządzenie pracuje przy napięciu znamionowym 415V i częstotliwości 50/60 Hz, a jego napięcie znamionowe izolacji Ui wynosi 440V. Odporność na udar prądowy to 0.4kA. |
Opis
Wyłącznik różnicowoprądowy EFI-P4 A 25/0.5 o numerze katalogowym 002061541 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.08 x 0.09 m. Waga produktu wynosi 0.27 kg.
